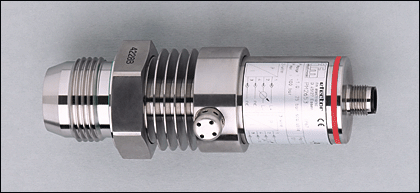

PM-025-REA01-E-ZVG/US/ /P, PM2653, IFM

PM-025-REA01-E-ZVG/US/ /P, PM2653, IFM

Kat. číslo: PM2653
Výrobce: IFM
Na dotaz
Naše cena bez DPH
15 703,20 Kč
s DPH 21 %
19 000,87 Kč

Popis


Oblast nasazení typ tlaku: relativní tlak
hygienická oblast, pastová média a média obsahující pevné látky
kapalná a plynná média
Elektrické provedení 3-vodič DC; 2-vodič DC
Výstupní funkce 4...20 mA analog.

Provozní napětí [V]14...30 DC
Odolné proti přepólování ano
Odolné proti přetížení ano

Analogový výstup 4...20 mA
zátěž pro analogový výstup [Ω] max. (Ub - 13 V) x 50; 550 při Ub = 24 V
Odolnost proti tlaku 100 bar1450 PSI10 MPa
Trhací tlak min. 350 bar5070 PSI35 MPa

Nastavitelná oblast
analogový startovací bod, ASP -1,0...18,8 bar-15...272 PSI-0,10...1,88 MPa
analogový koncový bod, AEP 5,3...25,0 bar76...363 PSI0,53...2,50 MPa
V krocích po 0,1 bar1 PSI0,01 MPa

Nastavení z výroby ASP = 0,0 bar; AEP = 25,0 bar

přesnost / odchylky
(v % rozpětí)
Turn down 1:1
Odchylka od charakteristiky *) < ± 0,6
Linearita < ± 0,5
Hystereze < ± 0,1
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...80° C (v % rozpětí na 10 K)
největší TK nulového bodu < ± 0,1
největší TK rozpětí < ± 0,2


PM2653
Vzestupná doba - analogový výstup [ms]3
Okolní teplota [°C]-25...80
Teplota média [°C]-25...125 (145 max. 1h)
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 67, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. tlakové cykly 100 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]271
Materiál pouzdra V4A (1.4404); PEI; FPM (Viton)
Materiál, který je v kontaktu s médiem keramika (99,9 % Al2 O3); PTFE; V4A / 316L / 1.4435; jakost povrchu: Ra < 0,4 / Rz 4
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,531
Upozornění
*) Linearita, včetně hystereze a opakovací přesnosti;
(nastavení mezního bodu podle DIN 16086)
**) při oklesech teplot < 10 K
***) v % rozpětí za rok
Schválení 3A je platné pouze při zamontování s adaptéry, které schválení 3A mají

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PM2653  —  26.03.2009

Technické parametry

Objednací kódPM2653
VýrobceIFM
