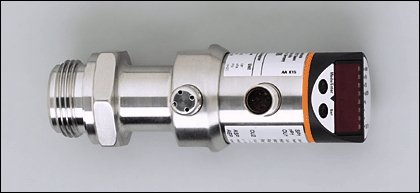

PI-2,5-RES30-QFRKG/US/ /P, PI7096, IFM

Naše cena: bez DPH 19.007,20 Kč
s DPH 22.998,71 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PI7096
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení typ tlaku: relativní tlak
hygienická oblast, pastová média a média obsahující pevné látky
kapalná a plynná média
Elektrické provedení DC PNP/NPN
Výstupní funkce 2 x spínač / rozpínač programovatelný nebo 1 x spínač rozpínač programovaelný + 1 x rozpínač (diagnostická funkce)

Provozní napětí [V]18...32 DC
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Funkce "hlídací pes" integrována ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 50

Odolnost proti tlaku [bar]20
Trhací tlak min. [bar]50

Nastavitelná oblast
Spínací bod, SP [bar]-0,120...2,500
Zpětný spínací bod, rP [bar]-0,124...2,496
V krocích po [bar]0,002

Nastavení z výroby SP1 = 0,624 bar; rP1 = 0,574 bar
SP2 = 1,874 bar; rP2 = 1,824 bar
Možnosti programování hystereze / okénková funkce; spínač / rozpínač; spínací logika; tlumení; přizpůsobení zobrazované jednotky; otočitelný displej / odpojielný; zobrazena jednotka

přesnost / odchylky
(v % rozpětí)
Turn down 1:1
Přesnost spínacího bodu < ± 0,2
Odchylka od charakteristiky *) < ± 0,2
Linearita < ± 0,15
Hystereze < ± 0,15
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...70° C (v % rozpětí na 10 K)
největší TK nulového bodu < ± 0,05
největší TK rozpětí < ± 0,15


PI7096
Doba zpoždění při zapnutí [s]0,5
Min.doba odpovědi spínacích výstupů [ms] 6
Utlumení spínací výstup (dAP) [s] 0,0...100,0
Spínací frekvence [Hz]85
Okolní teplota [°C]-25...80
Teplota média [°C]-25...125 (145 max. 1h)
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 67 / IP 69K, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 100 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]178
Materiál pouzdra V4A / 316L / 1.4404; PC (Macrolon); PBT (Pocan); PEI; FPM (Viton); PTFE
Materiál, který je v kontaktu s médiem keramika (99,9 % Al2 O3); PTFE; V4A / 316L / 1.4435; jakost povrchu: Ra < 0,4 / Rz 4
Displej
zobrazovací jednotka  6 x LED zelená
Spínací stav  2 x LED žlutá
Měřené hodnoty  4-poziční alfanumerický display
Programování  4-poziční alfanumerický display
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,4
Upozornění
*) Linearita, včetně hystereze a opakovací přesnosti;
(nastavení mezního bodu podle DIN 16086)
**) při oklesech teplot < 10 K
***) v % rozpětí za rok
Schválení 3A je platné pouze při zamontování s adaptéry, které schválení 3A mají

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PI7096  —  30.11.2007
