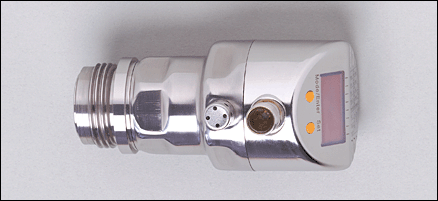

PI-1-1BREA01-MFRKG/US/ /P, PI2799, IFM

Kat. číslo: PI2799

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 18 870,30 Kč
s DPH 21 %: 22 833,06 Kč

HS Code (Taric) 90262020

Země původu DE

Popis

Oblast nasazení

typ tlaku: relativní tlak
hygienická oblast, pastová média a média obsahující pevné látky
kapalná a plynná média

Elektrické provedení

DC PNP/NPN

Výstupní funkce

1 x spínač / rozpínač programovatelný + 1 x spínač / rozpínač programovatelný nebo 1 x analogový (4...20 / 20...4 mA, škálovatelný)

Provozní napětí [V]

18...32 DC

Proudová zatížitelnost [mA]

250

Ochrana proti zkratu

Taktovaný

Odolné proti přepólování

ano

Odolné proti přetížení

ano

Funkce "hlídací pes" integrována

ano

Úbytek napětí [V]

< 2

Proudový odběr [mA]

< 45

Analogový výstup

I: 4...20 mA (Ineg: 20...4 mA)

zátěž pro analogový výstup [Ω]

I / Ineg: max. (Ub - 10 V) x 50

Odolnost proti tlaku

10000 mbar

145 PSI

Trhací tlak min.

30000 mbar

435 PSI

Nastavitelná oblast

Spínací bod, SP

-998...1000 mbar

-14,45...14,50 PSI

Zpětný spínací bod, rP

-1000...998 mbar

-14,50...14,45 PSI

analogový startovací bod, ASP

-1000...500 mbar

-14,50...7,25 PSI

analogový koncový bod, AEP

-500...1000 mbar

-7,25...14,50 PSI

V krocích po

1 mbar

0,05 PSI

Nastavení z výroby

SP1 = -500 mbar; rP1 = -540 mbar
SP2 = 500 mbar; rP2 = 460 mbar
ASP = -1000 mbar; AEP = 1000 mbar

přesnost / odchylky
(v % rozpětí)
Turn down 1:1

Přesnost spínacího bodu

< ± 0,2

Odchylka od charakteristiky *)

< ± 0,2

Linearita

< ± 0,15

Hystereze

< ± 0,15

Opakovací přesnost **)

< ± 0,1

Dlouhodobá stabilita ***)

< ± 0,1

teplotní koeficienty (TK) v teplotním rozsahu 0...70° C (v % rozpětí na 10 K)

největší TK nulového bodu

< ± 0,05

největší TK rozpětí

< ± 0,15

PI2799

Doba zpoždění při zapnutí [s]

0,4

Min.doba odpovědi spínacích výstupů [ms]

Utlumení spínací výstup (dAP) [s]

0,00...30,00

Spínací frekvence [Hz]

125

Utlumení analogový výstup (dAA) [s]

0,00...30,00

Skoková doba odpovědi - analogový výstup

Okolní teplota [°C]

-25...80

Teplota média [°C]

-25...125 (145 max. 1h)

Skladovací teplota [°C]

-40...100

Krytí, tř.krytí

IP 67 / IP 68 / IP 69K, III

Izolační odpor [MΩ]

> 100 (500 V DC)

Odolnost vůči rázům

DIN IEC 68-2-27:

50 g (11 ms)

Odolnost proti vibracím

DIN IEC 68-2-6:

20 g (10.....2000 Hz)

Min. spínací cykly

100 millionů

El.mag.kompatibilita

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:	10 V/m
EN 61000-4-4 skupiny impulsů:	2 kV
EN 61000-4-5 rázová napěť. vlna:	0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:	10 V

MTTF [letá]

160

Materiál pouzdra

V4A (1.4404); FPM (Viton); PTFE; PBT (Pocan); PEI; PFA

Materiál, který je v kontaktu s médiem

keramika (99,9 % Al2 O3); PTFE; V4A / 316L / 1.4435; jakost povrchu: Ra < 0,4 / Rz 4

Displej

zobrazovací jednotka	LED zelená
Spínací stav	LED žlutá
Funkční signalizace	4-poziční alfanumerický display
Měřené hodnoty	4-poziční alfanumerický display

Připojení

M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]

0,31

Upozornění

*) Linearita, včetně hystereze a opakovací přesnosti;

(nastavení mezního bodu podle DIN 16086)

**) při oklesech teplot < 10 K

***) v % rozpětí za rok

Vyhrazujeme si právo na změnu tech.parametrů ! CZ PI2799 23.03.2009
