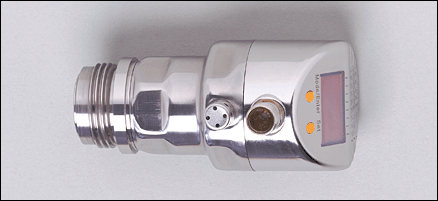

PI-,10BREA01-MFRKG/US/ /P, PI2789, IFM

Naše cena: bez DPH 18.870,30 Kč
s DPH 22.833,06 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PI2789
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení typ tlaku: relativní tlak
hygienická oblast, pastová média a média obsahující pevné látky
kapalná a plynná média
Elektrické provedení DC PNP/NPN
Výstupní funkce 1 x spínač / rozpínač programovatelný + 1 x spínač / rozpínač programovatelný nebo 1 x analogový (4...20 / 20...4 mA, škálovatelný)

Provozní napětí [V]18...32 DC
Proudová zatížitelnost [mA]250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Funkce "hlídací pes" integrována ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 45

Analogový výstup I: 4...20 mA (Ineg: 20...4 mA)
zátěž pro analogový výstup [Ω] I / Ineg: max. (Ub - 10 V) x 50
Odolnost proti tlaku 4000 mbar1606 inH2O
Trhací tlak min. 30000 mbar12044 inH2O

Nastavitelná oblast
Spínací bod, SP -4,8...100,0 mbar-1,92...40,16 inH2O
Zpětný spínací bod, rP -5,0...99,8 mbar-2,00...40,08 inH2O
analogový startovací bod, ASP -5,0...75,0 mbar-2,00...30,12 inH2O
analogový koncový bod, AEP 20,0...100,0 mbar8,04...40,16 inH2O
V krocích po 0,1 mbar0,04 inH2O

Nastavení z výroby SP1 = 25 mbar; rP1 = 23 mbar
SP2 = 75 mbar; rP2 = 73 mbar
ASP =0 mbar; AEP = 100 mbar

přesnost / odchylky
(v % rozpětí)
Turn down 1:1
Přesnost spínacího bodu < ± 0,5
Odchylka od charakteristiky *) < ± 0,5
Linearita < ± 0,25
Hystereze < ± 0,2
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...70° C (v % rozpětí na 10 K)
největší TK nulového bodu < ± 0,1
největší TK rozpětí < ± 0,2


PI2789
Doba zpoždění při zapnutí [s]0,4
Min.doba odpovědi spínacích výstupů [ms] 3
Utlumení spínací výstup (dAP) [s] 0,00...30,00
Spínací frekvence [Hz]125
Utlumení analogový výstup (dAA) [s] 0,00...30,00
Skoková doba odpovědi - analogový výstup 7
Okolní teplota [°C]-25...80
Teplota média [°C]-25...125 (145 max. 1h)
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 67 / IP 68 / IP 69K, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 100 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]160
Materiál pouzdra V4A (1.4404); FPM (Viton); PTFE; PBT (Pocan); PEI; PFA
Materiál, který je v kontaktu s médiem keramika (99,9 % Al2 O3); PTFE; V4A / 316L / 1.4435; jakost povrchu: Ra < 0,4 / Rz 4
Displej
zobrazovací jednotka  LED zelená
Spínací stav  LED žlutá
Funkční signalizace  4-poziční alfanumerický display
Měřené hodnoty  4-poziční alfanumerický display
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,306
Upozornění
*) Linearita, včetně hystereze a opakovací přesnosti;
(nastavení mezního bodu podle DIN 16086)
**) při oklesech teplot < 10 K
***) v % rozpětí za rok

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PI2789  —  27.03.2009
