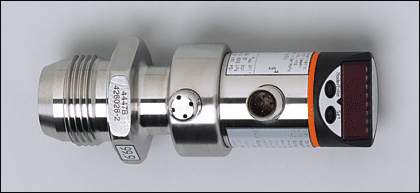

PI-1-1BREA01-E-ZVG/US/ /P, PI1699, IFM

Naše cena: bez DPH 17.453,60 Kč
s DPH 21.118,86 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PI1699
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení typ tlaku: relativní tlak
hygienická oblast, pastová média a média obsahující pevné látky
kapalná a plynná média
Elektrické provedení DC
Výstupní funkce 4...20 (20...4) mA analogový (škalovatelný 1:4)

Provozní napětí [V]20...32 DC
Odolné proti přepólování ano
Odolné proti přetížení ano
Funkce "hlídací pes" integrována ano

Analogový výstup I: 4...20 mA / Ineg: 20...4 mA
zátěž pro analogový výstup [Ω] max. 300
Odolnost proti tlaku [mbar]10000
Trhací tlak min. [mbar]30000

Nastavitelná oblast
analogový startovací bod, ASP [mbar]-1000...500
analogový koncový bod, AEP [mbar]-500...1000
V krocích po [mbar]1

Nastavení z výroby ASP = -1000 mbar; AEP = 1000 mbar

přesnost / odchylky
(v % rozpětí)
Turn down 1:1
Odchylka od charakteristiky *) < ± 0,2
Linearita < ± 0,15
Hystereze < ± 0,15
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...70° C (v % rozpětí na 10 K)
největší TK nulového bodu < ± 0,05
největší TK rozpětí < ± 0,15


PI1699
Doba zpoždění při zapnutí [s]0,5
Vzestupná doba - analogový výstup [ms]40
Utlumení analogový výstup (dAA) [s] 0,1...100,0
Špičkový proud při zapnutí 60 mA (30 ms)
Okolní teplota [°C]-25...80
Teplota média [°C]-25...125 (145 max. 1h)
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 67 / IP 69K, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. tlakové cykly 100 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]238
Materiál pouzdra V4A / 316L / 1.4404; PC (Macrolon); PBT (Pocan); PEI; FPM (Viton); PTFE
Materiál, který je v kontaktu s médiem keramika (99,9 % Al2 O3); PTFE; V4A / 316L / 1.4435; jakost povrchu: Ra < 0,4 / Rz 4
Displej
zobrazovací jednotka  6 x LED zelená
Funkční signalizace  4-poziční alfanumerický display
Měřené hodnoty  4-poziční alfanumerický display
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,424
Upozornění
*) Linearita, včetně hystereze a opakovací přesnosti;
(nastavení mezního bodu podle DIN 16086)
**) při oklesech teplot < 10 K
***) v % rozpětí za rok
Schválení 3A je platné pouze při zamontování s adaptéry, které schválení 3A mají

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PI1699  —  14.07.2009
