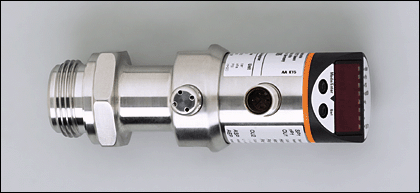

PI-025-RES30-E-ZVG/US/ /P, PI1093, IFM

Kat. číslo: PI1093

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 17 453,60 Kč
s DPH 21 %: 21 118,86 Kč

HS Code (Taric) 90262020

Země původu DE

Popis

Oblast nasazení

typ tlaku: relativní tlak
hygienická oblast, pastová média a média obsahující pevné látky
kapalná a plynná média

Elektrické provedení

Výstupní funkce

4...20 (20...4) mA analogový (škalovatelný 1:4)

Provozní napětí [V]

20...32 DC

Odolné proti přepólování

ano

Odolné proti přetížení

ano

Funkce "hlídací pes" integrována

ano

Analogový výstup

I: 4...20 mA / Ineg: 20...4 mA

zátěž pro analogový výstup [Ω]

max. 300

Odolnost proti tlaku

100 bar

1450 PSI

10 MPa

Trhací tlak min.

350 bar

5070 PSI

35 MPa

Nastavitelná oblast

analogový startovací bod, ASP

-1,00...18,74 bar

-14,4...271,8 PSI

-0,100...1,874 MPa

analogový koncový bod, AEP

5,24...25,00 bar

76,2...362,7 PSI

0,524...2,500 MPa

V krocích po

0,02 bar

0,3 PSI

0,002 MPa

Nastavení z výroby

ASP = 0,00 bar; AEP = 25,00 bar

přesnost / odchylky
(v % rozpětí)
Turn down 1:1

Odchylka od charakteristiky *)

< ± 0,2

Linearita

< ± 0,15

Hystereze

< ± 0,15

Opakovací přesnost **)

< ± 0,1

Dlouhodobá stabilita ***)

< ± 0,1

teplotní koeficienty (TK) v teplotním rozsahu 0...70° C (v % rozpětí na 10 K)

největší TK nulového bodu

< ± 0,05

největší TK rozpětí

< ± 0,15

PI1093

Doba zpoždění při zapnutí [s]

0,5

Vzestupná doba - analogový výstup [ms]

Utlumení analogový výstup (dAA) [s]

0,1...100,0

Špičkový proud při zapnutí

60 mA (30 ms)

Okolní teplota [°C]

-25...80

Teplota média [°C]

-25...125 (145 max. 1h)

Skladovací teplota [°C]

-40...100

Krytí, tř.krytí

IP 67 / IP 69K, III

Izolační odpor [MΩ]

> 100 (500 V DC)

Odolnost vůči rázům

DIN IEC 68-2-27:

50 g (11 ms)

Odolnost proti vibracím

DIN IEC 68-2-6:

20 g (10.....2000 Hz)

Min. tlakové cykly

100 millionů

El.mag.kompatibilita

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:	10 V/m
EN 61000-4-4 skupiny impulsů:	2 kV
EN 61000-4-5 rázová napěť. vlna:	0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:	10 V

MTTF [letá]

238

Materiál pouzdra

V4A / 316L / 1.4404; PC (Macrolon); PBT (Pocan); PEI; FPM (Viton); PTFE

Materiál, který je v kontaktu s médiem

keramika (99,9 % Al2 O3); PTFE; V4A / 316L / 1.4435; jakost povrchu: Ra < 0,4 / Rz 4

Displej

zobrazovací jednotka	4 x LED zelená
Funkční signalizace	4-poziční alfanumerický display
Měřené hodnoty	4-poziční alfanumerický display

Připojení

M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]

0,404

Upozornění

*) Linearita, včetně hystereze a opakovací přesnosti;

(nastavení mezního bodu podle DIN 16086)

**) při oklesech teplot < 10 K

***) v % rozpětí za rok

Schválení 3A je platné pouze při zamontování s adaptéry, které schválení 3A mají

Vyhrazujeme si právo na změnu tech.parametrů ! CZ PI1093 14.07.2009

Technické parametry

Objednací kód	PI1093
Výrobce	IFM
