| Oblast nasazení | | typ tlaku: relativní tlak
hygienická oblast, pastová média a média obsahující pevné látky
kapalná a plynná média |
| Elektrické provedení | | DC |
| Výstupní funkce | | 4...20 (20...4) mA analogový (škalovatelný 1:4) |
| | |
| Provozní napětí [V] | | 20...32 DC |
| Odolné proti přepólování | | ano |
| Odolné proti přetížení | | ano |
| Funkce "hlídací pes" integrována | | ano |
| | |
| | |
| Analogový výstup | | I: 4...20 mA / Ineg: 20...4 mA |
| zátěž pro analogový výstup [Ω] | | max. 300 |
| Odolnost proti tlaku | | 30 bar | 435 PSI | 3000 kPa |
| Trhací tlak min. | | 100 bar | 1450 PSI | 10000 kPa |
| | |
| Nastavitelná oblast | | |
| analogový startovací bod, ASP | | -1,000...3,000 bar | -14,50...43,50 PSI | -100,0...300,0 kPa |
| analogový koncový bod, AEP | | 0,000...4,000 bar | 0,00...58,00 PSI | 0,0...400,0 kPa |
| V krocích po | | 0,005 bar | 0,05 PSI | 0,5 kPa |
| | |
přesnost / odchylky
(v % rozpětí)
Turn down 1:1 | | |
| Odchylka od charakteristiky *) | | < ± 0,2 |
| Linearita | | < ± 0,15 |
| Hystereze | | < ± 0,15 |
| Opakovací přesnost **) | | < ± 0,1 |
| Dlouhodobá stabilita ***) | | < ± 0,1 |
| teplotní koeficienty (TK) v teplotním rozsahu 0...70° C (v % rozpětí na 10 K) | | |
| největší TK nulového bodu | | < ± 0,05 |
| největší TK rozpětí | | < ± 0,15 |
| | |
|

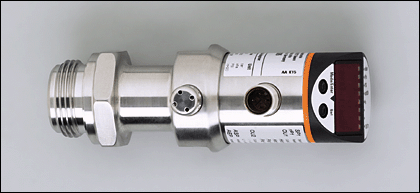

PH7995 |
| Doba zpoždění při zapnutí [s] | | 0,5 |
| Vzestupná doba - analogový výstup [ms] | | 40 |
| Utlumení analogový výstup (dAA) [s] | | 0,1...100,0 |
| Okolní teplota [°C] | | -25...80 |
| Teplota média [°C] | | -25...125 (145 max. 1h) |
| Skladovací teplota [°C] | | -40...100 |
| Krytí, tř.krytí | | IP 67 / IP 69K, III |
| Izolační odpor [MΩ] | | > 100 (500 V DC) |
| Odolnost vůči rázům | |
| DIN IEC 68-2-27: | 50 g (11 ms) |
|
| Odolnost proti vibracím | |
| DIN IEC 68-2-6: | 20 g (10.....2000 Hz) |
|
| Min. tlakové cykly | | 100 millionů |
| El.mag.kompatibilita | |
| EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD |
| EN 61000-4-3 HF v.f. ozářeno: | 10 V/m |
| EN 61000-4-4 skupiny impulsů: | 2 kV |
| EN 61000-4-5 rázová napěť. vlna: | 0,5/1 kV |
| EN 61000-4-6 HF v.f. vazba vedení: | 10 V |
|
| Materiál pouzdra | | V4A (1.4404); PC (Macrolon); PBT (Pocan); PEI; FPM (Viton); PTFE |
| Materiál, který je v kontaktu s médiem | | keramika (99,9 % Al2 O3); PTFE; V4A / 316L / 1.4435; jakost povrchu: Ra < 0,4 / Rz 4 |
| Displej | |
| zobrazovací jednotka | 4 x LED zelená |
| Funkční signalizace | 4-poziční alfanumerický display |
| Měřené hodnoty | 4-poziční alfanumerický display |
|
| Připojení | | M12 konekt. připojení; Zlacené kontakty |
| | |
| Hmotnost [kg] | | 0,685 |
| Upozornění | |
| *) Linearita, včetně hystereze a opakovací přesnosti; |
| (nastavení mezního bodu podle DIN 16086) |
| **) při oklesech teplot < 10 K |
| ***) v % rozpětí za rok |
|
| | |
|
| Vyhrazujeme si právo na změnu tech.parametrů ! CZ PH7995 23.03.2007 |
