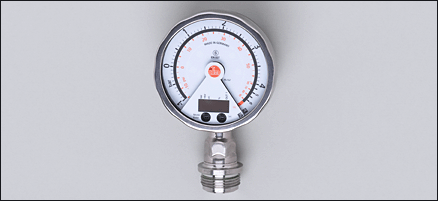

PG-2,5-REA01-MFRKG/US/ /P, PG2796, IFM

Naše cena: bez DPH 15.903,30 Kč
s DPH 19.242,99 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PG2796
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení typ tlaku: relativní tlak
hygienická oblast, pastová média a média obsahující pevné látky
kapalná a plynná média
Elektrické provedení DC PNP/NPN
Výstupní funkce 1 x spínač / rozpínač programovatelný + 1 x analogový (4...20 / 20...4 mA, škálovatelný)

Provozní napětí [V]18...32 DC
Proudová zatížitelnost [mA]250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Funkce "hlídací pes" integrována ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 70 (24 V)

Analogový výstup I: 4...20 mA (Ineg: 20...4 mA)
zátěž pro analogový výstup [Ω] I / Ineg: max. (Ub - 10 V) x 50
Odolnost proti tlaku 20 bar290 PSI
Trhací tlak min. 50 bar725 PSI
Rozšířený zobrazovací rozsah (max.) 4 bar58,02 PSI

Nastavitelná oblast
Spínací bod, SP -0,120...4,000 bar-1,74...58,02 PSI
Zpětný spínací bod, rP -0,124...3,996 bar-1,80...57,96 PSI
analogový startovací bod, ASP -0,124...3,370 bar-1,80...48,87 PSI
analogový koncový bod, AEP 0,500...4,000 bar7,26...58,02 PSI
V krocích po 0,002 bar0,03 PSI

přesnost / odchylky
(v % rozpětí)
Turn down 1:1
Přesnost spínacího bodu < ± 0,2
Odchylka od charakteristiky *) < ± 0,2
Linearita < ± 0,15
Hystereze < ± 0,15
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...70° C (v % rozpětí na 10 K)
největší TK nulového bodu < ± 0,05
největší TK rozpětí < ± 0,15


PG2796
Doba zpoždění při zapnutí [s]6
min. reakční doba spínací výstup [ms] 10
Utlumení spínací výstup (dAP) [s] 0,01...30
Spínací frekvence [Hz]50
Utlumení analogový výstup (dAA) [s] 0,01...30
Skoková doba odpovědi - analogový výstup 25
Okolní teplota [°C]-25...80
Teplota média [°C]-25...125 (145 max. 1h)
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 67 / IP 69K, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 100 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]100
Materiál pouzdra V4A (1.4404); PA; FPM (Viton); PTFE; Bezpečnostní okénko: Bezpečnostní vrstvené sklo 4 mm
Materiál, který je v kontaktu s médiem keramika (99,9 % Al2 O3); PTFE; V4A / 316L / 1.4435; jakost povrchu: Ra < 0,4 / Rz 4
Displej
zobrazovací jednotka  2 x LED zelená
Spínací stav  LED žlutá
Spínací body  LED - prstenec
Funkční signalizace  4-poziční alfanumerický display
Měřené hodnoty  Analogové zobrazení, 4-místný alfanumerický displej
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,557
Upozornění
*) Linearita, včetně hystereze a opakovací přesnosti;
(nastavení mezního bodu podle DIN 16086)
Odchylka od charakteristiky v rozšířeném zobrazovacím rozsahu: 1,5 % rozpětí
Přesnost spínacího bodu v rozšířením zobrazovacím rozsahu: 1,5 % rozpětí
**) při oklesech teplot < 10 K
***) v % rozpětí za rok

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PG2796  —  21.05.2010
