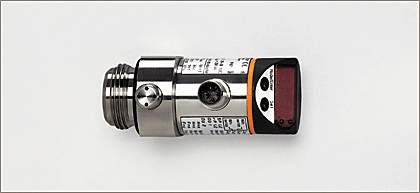

PF-025-RES30-MFRKG/US/ /P, PF2053, IFM

Naše cena: bez DPH 17.822,70 Kč
s DPH 21.565,47 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PF2053
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení typ tlaku: relativní tlak
hygienická oblast, pastová média a média obsahující pevné látky
kapalná a plynná média
Elektrické provedení DC PNP/NPN
Výstupní funkce 2 x spínač / rozpínač programovatelný nebo 1 x spínač / rozpínač programovatelný + 1 x analogový (4...20 mA / 0...10 V; škálovatelný 1:4)

Provozní napětí [V]20...30 DC
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Funkce "hlídací pes" integrována ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 60

Analogový výstup 4...20 mA / 0...10 V
zátěž pro analogový výstup [Ω] 4...20 mA: max. (Ub - 10 V) x 50 / 0...10 V: min. 2000
Odolnost proti tlaku 100 bar1450 PSI10 MPa
Trhací tlak min. 350 bar5070 PSI35 MPa

Nastavitelná oblast
Spínací bod, SP -0,8...25,0 bar-12...363 PSI-0,08...2,50 MPa
Zpětný spínací bod, rP -0,9...24,9 bar-13...362 PSI-0,09...2,49 MPa
analogový startovací bod, ASP -1,0...18,8 bar-15...272 PSI-0,10...1,88 MPa
analogový koncový bod, AEP 5,3...25,0 bar76...363 PSI0,53...2,50 MPa
V krocích po 0,1 bar1 PSI0,01 MPa

Nastavení z výroby SP1 = 6,3 bar; rP1 = 5,8 bar
ASP = 0,0 bar; AEP = 25,0 bar
Možnosti programování hystereze / okénko; spínač / rozpínač; spínací logika; proudový-/ napěťový výstup; utlumení; přizpůsobení signalizované hodnotě; otočný
displej / odpojitelný; signalizační jednotka

přesnost / odchylky
(v % rozpětí)
Turn down 1:1
Odchylka od charakteristiky *) < ± 0,6
Linearita < ± 0,5
Hystereze < ± 0,1
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...80° C (v % rozpětí na 10 K)
největší TK nulového bodu < ± 0,1
největší TK rozpětí < ± 0,2


PF2053
Doba zpoždění při zapnutí [s]0,2
Min.doba odpovědi spínacích výstupů [ms] 3
Utlumení spínací výstup (dAP) [ms] 0; 10; 20;...100; 200;...4000
Spínací frekvence [Hz]≤ 170
Vzestupná doba - analogový výstup [ms]3
Utlumení analogový výstup (dAA) [ms] 0; 100; 500; 2000
Zobrazovací jednotka bar, PSI, MPa
Okolní teplota [°C]-25...80
Teplota média [°C]-25...80
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 67, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 100 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]181
Materiál pouzdra V4A (1.4404); PBT (Pocan); PC (Macrolon); PEI; EPDM/X (Santopren); FPM (Viton)
Materiál, který je v kontaktu s médiem keramika (99,9 % Al2 O3); PTFE; V4A / 316L / 1.4435; jakost povrchu: Ra < 0,4 / Rz 4
Displej
Spínací stav  2 x LED červená
Funkční signalizace  7-Segmentový LED displej
Měřené hodnoty  7-Segmentový LED displej
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,291
Upozornění
*) Linearita, včetně hystereze a opakovací přesnosti;
(nastavení mezního bodu podle DIN 16086)
**) při oklesech teplot < 10 K
***) v % rozpětí za rok
Schválení 3A je platné pouze při zamontování s adaptéry, které schválení 3A mají

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PF2053  —  16.03.2009
