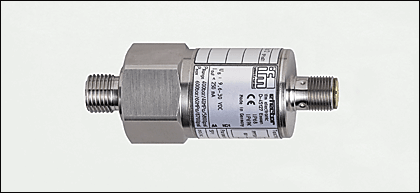

PD-010-RBG14-QFRKG/US/ /E, PD7024, IFM

Naše cena: bez DPH 6.067,40 Kč
s DPH 7.341,55 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PD7024
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení Druh tlaku: reklativní tlak
Kapalná a plynná média
Nepoužívat pro oleje
Elektrické provedení DC PNP/NPN
Výstupní funkce 2 x spínač / rozpínač programovatelný

Provozní napětí [V]9,6...30 DC ¹)
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 45

Odolnost proti tlaku 50 bar725 PSI5000 kPa
Trhací tlak min. 150 bar2175 PSI15000 kPa

Nastavitelná oblast
Spínací bod, SP 0,10...9,99 bar1...145 PSI10...999 kPa
Zpětný spínací bod, rP 0,05...9,94 bar1...144 PSI5...994 kPa
V krocích po 0,01 bar1 PSI1 kPa

Nastavení z výroby OU1 = Hno; OU2 = tch
SP1 = 2,50 bar; rP1 = 2,302 bar
Nastavení spínacího bodu Programovací přístroj / Teach - funkce

přesnost / odchylky
(v % rozpětí)
Přesnost spínacího bodu < ± 1,5
Odchylka od charakteristiky *) < ± 0,25 (BFSL) / < ± 0,5 (LS)
Linearita < ± 0,5
Hystereze < ± 0,1
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu -25...80° C (v % rozpětí na 10 K)
největší TK nulového bodu < ± 0,2
největší TK rozpětí < ± 0,3


PD7024
Doba zpoždění při zapnutí [s]0,3
Doba odezvy [ms]3
Okolní teplota [°C]-25...80
Teplota média [°C]-25...80
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 67, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 100 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]254
Materiál pouzdra V2A (1.4301); PA
Materiál, který je v kontaktu s médiem V2A (1.4305); Keramika; EPDM
Displej
Provoz  LED zelená
Spínací stav  2 x LED žlutá
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,196
Upozornění
¹) ¨pracovní napětí pro PP2000 se sensorem : min. 18 V DC
*) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu)
**) při oklesech teplot < 10 K
***) v % rozpětí za rok

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PD7024  —  21.11.2006
