| Oblast nasazení | | kapalná a plynná média |
| Elektrické provedení | | DC PNP |
| Výstupní funkce | | 1 x spínač / rozpínač programovatelný + 1 x analogový (4...20 mA / 0...10 V, škálovatelný) |
| Délka tyče L [mm] | | 45 |
| | |
| Provozní napětí [V] | | 20...30 DC |
| Proudová zatížitelnost [mA] | | 250 |
| Ochrana proti zkratu | | Taktovaný |
| Odolné proti přepólování | | ano |
| Odolné proti přetížení | | ano |
| Funkce "hlídací pes" integrována | | ano |
| Úbytek napětí [V] | | < 2 |
| | |
| Proudový odběr [mA] | | < 66 |
| | |
| Analogový výstup | | 4...20 mA (Rmax: 500 Ω) / 0...10 V (Rmin: 2000 Ω) |
| Odolnost proti tlaku [bar] | | 300 |
| Nastavitelná oblast | | |
| analogový startovací bod, ASP [°C/°F] | | -40...115 / -40...239 |
| analogový koncový bod, AEP [°C/°F] | | -30...125 / -22...257 |
| Spínací bod, SP [°C/°F] | | -39,5...125 / -39...257 |
| Zpětný spínací bod, rP [°C/°F] | | -40...124,5 / -40...256 |
| V krocích po [°C/°F] | | 0,5 / 1 |
| | |
| Možnosti programování | | Hystereze / okénková fce; spínač /rozpínač; min./max. paměť reset; nastaveitelné °C/°F; možnost nastavení do 10 K; analogový výstup
nastavitelný a dělitelný |
| Nastavení spínacího bodu | | Programovací tlačítko |
| Přesnost | | |
| Spínaný výstup [K] | | ± (Pt 1000 + 0,2 K) |
| Analogový výstup [K] | | ± (Pt 1000 + 0,2 K + 0,4%) |
| Displej [K] | | ± (Pt 1000 + 0,2 K + 1/2 Digit) |
| Rozlíšení | | |
| Spínaný výstup [K] | | 0,5 |
| Analogový výstup [K] | | 0,125 |
| Displej [K] | | 0,5 |
| | |
| Vliv teploty (pro 10 K) | | 0,1 |
| Doba zpoždění při zapnutí [s] | | 1,5 |
| Měřící / signalizační doba cyklu [ms] [ms] | | 200 |
| Měřící element | | 1 x Pt 1000, podle DIN EN 60751, třída B |
| Dynamika reakce T05 / T09 [s] | | 1 / 3 *) |
| Minimální hloubka ponoru [mm] | | 15 |
|

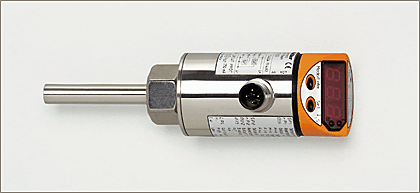

TN2530 |
| Okolní teplota [°C] | | -25...70 |
| Skladovací teplota [°C] | | -40...100 |
| Krytí, tř.krytí | | IP 67, III |
| Izolační odpor [MΩ] | | > 100 / 500 V DC |
| Odolnost vůči rázům | |
| DIN IEC 68-2-27: | 50 g (11 ms) |
|
| Odolnost proti vibracím | |
| DIN EN 60068-2-6: | 20 g (10.....2000 Hz) |
|
| El.mag.kompatibilita | |
| EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD |
| EN 61000-4-3 HF v.f. ozářeno: | 10 V/m |
| EN 61000-4-4 skupiny impulsů: | 2 kV |
| EN 61000-4-6 HF v.f. vazba vedení: | 10 V |
|
| Materiál pouzdra | | V2A (1.4301); PBT (Pocan); PC (Macrolon); EPDM/X (Santopren); FPM (Viton) |
| Materiál, který je v kontaktu s médiem | | V4A (1.4404) |
| Displej | |
| Spínací stav | LED červená |
| Funkční signalizace | 7-Segmentový LED displej |
| Měřené hodnoty | 7-Segmentový LED displej |
|
| Připojení | | M12 konekt. připojení; Zlacené kontakty |
| | |
| Hmotnost [kg] | | 0,244 |
| Upozornění | |
| *) podle DIN EN 60751 |
| hodnoty pro přesnost platí pro vodu v pohybu |
|
| | |
|
| Vyhrazujeme si právo na změnu tech.parametrů ! CZ TN2530 13.01.2004 |
