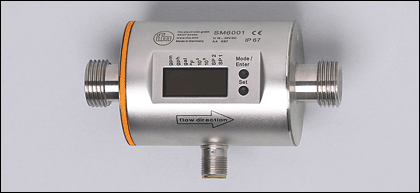

SMR12GGXFRKG/US-100, SM6001, IFM

Naše cena: bez DPH 14.533,70 Kč
s DPH 17.585,78 Kč

Výrobce: IFM
Kategorie: Snímače průtoku
Dostupnost: Na dotaz
Kat. číslo:SM6001
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení vodivá kapalná média
(vodivost: >= 20 µS/cm / Viskozita: < 70 mm²/s při 40°C)
Elektrické provedení DC PNP/NPN
Výstupní funkce OUT1: spínač / rozpínač programovatelný nebo impuls
OUT2: spínač / rozpínač programovatelný nebo analogový (4...20 mA / 0...10 V, škálovatelný)

Provozní napětí [V]19...30 DC ¹)
Proudová zatížitelnost [mA]2 x 200
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]120
Doba zpoždění při zapnutí [s]5
Analogový výstup 4...20 mA (max. 500 Ω) / 0...10 V (min. 2000 Ω)
Impulzní výstup Čítač průtokového množství
Impulzní váha (hodnotnost) 0,01...30 000 000 gal
délka impulsu min. 0.01 / max. 2
Možnosti programování hystereze / okénko; spínač / rozpínač; spínací logika; impulsní výstup proud / napětí; doba přemostění rozběhu; odpojitelný displej;
zobrazení jednotky
Hlídání proudění
Zobrazovaná oblast -7,925...7,925 gpm-475,5...475,5 gph
Měřící rozsah 0,030...6,604 gpm1,5...396,3 gph
Rozlíšení 0,010 gpm0,5 gph
Nastavitelná oblast
Spínací bod, SP 0,060...6,600 gpm3,5...396,5 gph
Zpětný spínací bod, rP 0,030...6,570 gpm1,5...394,0 gph
analogový startovací bod, ASP 0,000...5,300 gpm0,0...318,0 gph
analogový koncový bod, AEP 1,300...6,600 gpm78,0...396,0 gph
V krocích po 0,010 gpm0,5 gph

Utlumení, dAP [s]0,0...5,0
Doba odezvy [s]< 0,150 (dAP = 0)
Přemostění rozběhu [s]0...50
Přesnost ± (2% MW + 0,5% MEW)
Opakovací přesnost ± 0,2% MEW
ztráta tlaku (dP) / průtokové množství (Q)
Hlídání teploty
Měřící rozsah [°F]-4...176
Rozlíšení [°F]0,1
Nastavitelná oblast
Spínací bod, SP [°F]-2,5...176,0
Zpětný spínací bod, rP [°F]-3,5...175,0
analogový startovací bod, ASP [°F]-4,0...140,5
analogový koncový bod, AEP [°F]31,5...176,0
V krocích po [°F]0,5
Doba odezvy [s]T09 = 30 (Q > 0,26 gpm)
Přesnost [°F]± 4,5 (Q > 0,26 gpm)

Okolní teplota [°F]14...140
Teplota média [°F]14...158
Skladovací teplota [°F]-13...176
Krytí, tř.krytí IP 67, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost proti tlaku [bar]16
Odolnost vůči rázům
DIN IEC 68-2-27: 20  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 5  g (10.....2000 Hz)
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]156
Materiál pouzdra V4A (1.4404); PBT-GF 20; PC (Macrolon); EPDM/X (Santopren)
Materiál, který je v kontaktu s médiem V4A (1.4404); PEEK; FKM
Displej
zobrazovací jednotka  6 x LED zelená (gpm, gph, gal, °F, 10³, 1000 x 10³)
Spínací stav  2 x LED žlutá
Měřené hodnoty  4-poziční alfanumerický display
Programování  4-poziční alfanumerický display
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,49
Upozornění
¹) podle EN50178, SELV, PELV
MW = měřena hodnota
MEW = koncová hodnota měřícího rozsahu
