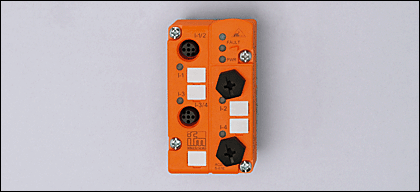

ClassicLine 2x(2DI) M12, AC2506, IFM

Naše cena: bez DPH 3.285,55 Kč
s DPH 3.975,52 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC2506
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 2 x 2 vstupy
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 240

Vstupy
Zapojení 		DC PNP
Napájení senzoru AS-i
Rozsah napájení [V]18...30 DC *)
proudová zatížitelnost pro všechny vstupy najednou [mA]200
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]>11
Vstupní proud High/Low [mA]>6 / <2
AS-Interface / rozšíření adres je možné Verze 2.1 / ne


AC2506
Okolní teplota [°C]-25...70
Krytí IP 67
AS-i Verze 2.1
AS-i Profil S-0.1.E
E/A-konfigurace [Hex] 0
ID-kód [Hex] 1.E
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
MTTF [letá]458
Materiál pouzdra PBT (Pocan)
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

Připojení kontaktní kolíky na spodní části FK nebo PG
obsazení datových bitů
Datový bitD0D1D2D3
vstup1234
zdířkaI-1/2I-1/2 I-3/4I-3/4
Pin42 42

Hmotnost [kg]0,112
Upozornění
*) přes plochý kabel
žádný z přípojů: I-, I+, I-1/2, I-3/4 nesmí být spojen s externím potenciálem, protože jsou galvanicky spojeny s AS-i kabelem

Zapojení kontaktů
I-1/2
1: napájení senzorů L+
2: datový vstup 2
3: napájení senzorů L-
4: datový vstup 1

I-3/4
1: napájení senzorů L+
2: datový vstup 4
3: napájení senzorů L-
4: datový vstup 3
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC2506  —  18.11.2004
