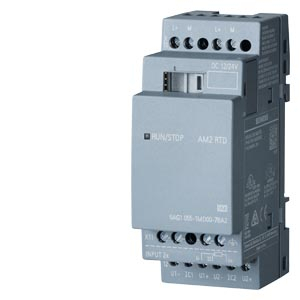

6AG1055-1MD00-7BA2 Siemens SIPLUS LOGO! AM2 RTD – 2 AI pro PT100 / PT1000

6AG1055-1MD00-7BA2 SIPLUS LOGO! AM2 RTD – 2 AI pro PT100 / PT1000

6AG1055-1MD00-7BA2 je rozšiřující modul Siemens v provedení SIPLUS pro SIPLUS LOGO! 8 (0BA2).

6AG1055-1MD00-7BA2 SIPLUS LOGO! AM2 RTD: 24 V DC, 2 AI (odporová čidla PT100 / PT1000), 2 nebo 3vodičové zapojení, -40 … +70 °C. Ověřte kompatibilitu sestavy.

Co znamená označení SIPLUS

SIPLUS je zpevněné provedení standardního dílu Siemens. Elektronika, svorkovnice, rozměry i programování zůstávají shodné; přidané je ochranné lakování osazené desky (conformal coating) proti kondenzaci, námraze a agresivním plynům a rozšířený teplotní rozsah. Vychází ze standardního dílu 6ED1055-1MD00-0BA2 (LOGO! AM2 RTD).

Projekt z LOGO! Soft Comfort běží na SIPLUS i na standardní verzi bez úprav. Lakování se týká desky, nikoli pouzdra — krytí se tím nemění a díl stále patří do rozvaděče.

Rozdíl proti standardní verzi 6ED1055-1MD00-0BA2

Technické parametry 6AG1055-1MD00-7BA2

Do jaké sestavy patří

Modul kombinujte pouze se základní jednotkou Siemens LOGO! stejné generace. Ověřte napájecí napětí a dostupnou kapacitu sestavy.

SIPLUS a standardní díly lze v jedné sestavě kombinovat. Teplotní rozsah celé sestavy je pak dán tím nejslabším dílem — pokud má skříň jako celek pracovat v rozšířeném rozsahu, musí být v provedení SIPLUS všechny díly, které v ní jsou.

Typické použití

• Doplnění vstupů a výstupů sestavy LOGO! provozované v rozšířeném teplotním rozsahu.
• Nevytápěné rozvaděče a venkovní skříně s celoročním provozem.
• Kontejnerová a mobilní řešení, kde teplota ve skříni kopíruje okolí.
• Provozy s kondenzací nebo korozivní atmosférou — čistírny, chemie, zemědělství.
• Chladírenské a mrazírenské provozy.
• Technologie, kde je řízení instalované mimo vytápěnou budovu.

Na co si dát pozor při výběru

• Ověřte, že aplikace SIPLUS skutečně potřebuje — rozdíl v ceně proti standardní verzi je značný a platí se za teplotní rozsah a lakování, nikoli za funkce.
• Modul kombinujte jen se základní jednotkou stejné generace.
• Rozsah sestavy určí nejslabší díl — základní jednotka i zdroj by měly být rovněž SIPLUS.
• Rozsah -40 … +70 °C platí pro tento konkrétní kód. Verze s displejem a bez displeje mají odlišný rozsah — nepřenášejte hodnotu mezi nimi.
• Porovnejte úplné objednací číslo. Podobný název nebo vzhled výrobku nestačí; SIPLUS a standardní verze jsou vzhledově téměř shodné.

Související prvky sestavy

Při návrhu zkontrolujte napájení, typ vstupů a výstupů, software a kompatibilitu generace. Doporučené související položky:

• 6ED1055-1MD00-0BA2 – standardní verze bez lakování, do vytápěné skříně
• 6AG1052-1CC08-7BA1 – SIPLUS LOGO! 24CE – 8 DI (až 4 jako AI), 4 DO tranzistor (8 DI / 4 DO tranzistor)
• 6AG1052-2CC08-7BA1 – SIPLUS LOGO! 24CEo – 8 DI (až 4 jako AI), 4 DO (8 DI / 4 DO)
• 6AG1331-6SB00-7AY0 – SIPLUS LOGO!Power 24 V / 1,3 A (24 V DC / 1,3 A)

Oficiální dokumentace Siemens

Dokumenty se otevírají přímo ve zdrojích výrobce a vztahují se k objednacímu číslu 6AG1055-1MD00-7BA2.

• Technický list PDF
• Návody a provozní dokumentace
• Certifikáty a prohlášení
• Karta produktu v SiePortal

Často kladené otázky

Jaký je rozdíl mezi 6AG1055-1MD00-7BA2 a 6ED1055-1MD00-0BA2?

Funkčně žádný. 6AG1055-1MD00-7BA2 je provedení SIPLUS – má lakovanou desku a rozšířený teplotní rozsah. Vstupy, výstupy, rozměry, svorkovnice i program jsou shodné.

Můžu 6AG1055-1MD00-7BA2 použít jako přímou náhradu za 6ED1055-1MD00-0BA2?

Ano, náhrada je přímá kus za kus. Opačným směrem to platí jen tam, kde prostředí odpovídá užšímu katalogovému rozsahu standardní verze.

V jakém teplotním rozsahu 6AG1055-1MD00-7BA2 pracuje?

-40 … +70 °C, se startovací teplotou od -25 °C. Rozsah platí pro tento konkrétní kód, nikoli pro celou řadu.

Znamená lakování desky, že je díl vodotěsný?

Ne. Lakování chrání osazenou desku proti kondenzaci, námraze a agresivním plynům. Krytí pouzdra se nemění a díl patří do rozvaděče.

Do jaké generace produkt patří?

Objednací číslo 6AG1055-1MD00-7BA2 je v tomto katalogu vedeno jako SIPLUS LOGO! 8 (0BA2). Před kombinováním různých generací ověřte kompatibilitu celé sestavy.
