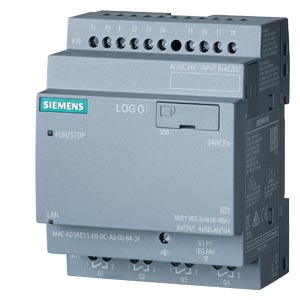

6AG1052-2HB08-7BA1 Siemens SIPLUS LOGO! 24RCEo (AC) – 8 DI, 4 DO relé

6AG1052-2HB08-7BA1 SIPLUS LOGO! 24RCEo (AC) – 8 DI, 4 DO relé

6AG1052-2HB08-7BA1 je základní modul Siemens v provedení SIPLUS pro SIPLUS LOGO! 8 (0BA1).

6AG1052-2HB08-7BA1 SIPLUS LOGO! 24RCEo (AC): 24 V DC/24 V AC/relé, 8 DI / 4 DO relé, -40 … +70 °C. Ověřte kompatibilitu sestavy.

Co znamená označení SIPLUS

SIPLUS je zpevněné provedení standardního dílu Siemens. Elektronika, svorkovnice, rozměry i programování zůstávají shodné; přidané je ochranné lakování osazené desky (conformal coating) proti kondenzaci, námraze a agresivním plynům a rozšířený teplotní rozsah. Vychází ze standardního dílu 6ED1052-2HB08-0BA1 (LOGO! 24RCEo (AC)).

Projekt z LOGO! Soft Comfort běží na SIPLUS i na standardní verzi bez úprav. Lakování se týká desky, nikoli pouzdra — krytí se tím nemění a díl stále patří do rozvaděče.

Rozdíl proti standardní verzi 6ED1052-2HB08-0BA1

Technické parametry 6AG1052-2HB08-7BA1

Do jaké sestavy patří

Ověřte napájecí napětí, počet rozšiřujících modulů a kapacitu sestavy.

SIPLUS a standardní díly lze v jedné sestavě kombinovat. Teplotní rozsah celé sestavy je pak dán tím nejslabším dílem — pokud má skříň jako celek pracovat v rozšířeném rozsahu, musí být v provedení SIPLUS všechny díly, které v ní jsou.

Typické použití

• Řízení technologie v prostředí, které vybočuje z katalogového rozsahu standardní verze LOGO!.
• Nevytápěné rozvaděče a venkovní skříně s celoročním provozem.
• Kontejnerová a mobilní řešení, kde teplota ve skříni kopíruje okolí.
• Provozy s kondenzací nebo korozivní atmosférou — čistírny, chemie, zemědělství.
• Chladírenské a mrazírenské provozy.
• Technologie, kde je řízení instalované mimo vytápěnou budovu.

Na co si dát pozor při výběru

• Ověřte, že aplikace SIPLUS skutečně potřebuje — rozdíl v ceně proti standardní verzi je značný a platí se za teplotní rozsah a lakování, nikoli za funkce.
• Verze s displejem a bez displeje (-1… / -2…) mají odlišný teplotní rozsah — displej má nižší strop než elektronika. Pokud rozhoduje krajní hodnota, ověřte ji u konkrétního kódu.
• Rozšiřující moduly i zdroj v téže skříni musí být také v provedení SIPLUS, jinak rozsah celé sestavy určí ten nejslabší díl.
• Rozsah -40 … +70 °C platí pro tento konkrétní kód. Verze s displejem a bez displeje mají odlišný rozsah — nepřenášejte hodnotu mezi nimi.
• Porovnejte úplné objednací číslo. Podobný název nebo vzhled výrobku nestačí; SIPLUS a standardní verze jsou vzhledově téměř shodné.

Související prvky sestavy

Při návrhu zkontrolujte napájení, typ vstupů a výstupů, software a kompatibilitu generace. Doporučené související položky:

• 6AG1052-2HB08-7BA2 – nástupnický produkt tohoto kódu
• 6ED1052-2HB08-0BA1 – standardní verze bez lakování, do vytápěné skříně
• 6AG1331-6SB00-7AY0 – SIPLUS LOGO!Power 24 V / 1,3 A (24 V DC / 1,3 A)
• 6AG1333-6SB00-7AY0 – SIPLUS LOGO!Power 24 V / 4 A (24 V DC / 4 A)
• 6AG1055-1CB00-7BA2 – SIPLUS LOGO! DM8 24 – 4 DI, 4 DO (4 DI / 4 DO)

Oficiální dokumentace Siemens

Dokumenty se otevírají přímo ve zdrojích výrobce a vztahují se k objednacímu číslu 6AG1052-2HB08-7BA1.

• Technický list PDF
• Návody a provozní dokumentace
• Certifikáty a prohlášení
• Karta produktu v SiePortal

Často kladené otázky

Jaký je rozdíl mezi 6AG1052-2HB08-7BA1 a 6ED1052-2HB08-0BA1?

Funkčně žádný. 6AG1052-2HB08-7BA1 je provedení SIPLUS – má lakovanou desku a rozšířený teplotní rozsah. Vstupy, výstupy, rozměry, svorkovnice i program jsou shodné.

Můžu 6AG1052-2HB08-7BA1 použít jako přímou náhradu za 6ED1052-2HB08-0BA1?

Ano, náhrada je přímá kus za kus. Opačným směrem to platí jen tam, kde prostředí odpovídá užšímu katalogovému rozsahu standardní verze.

V jakém teplotním rozsahu 6AG1052-2HB08-7BA1 pracuje?

-40 … +70 °C, se startovací teplotou od -25 °C. Rozsah platí pro tento konkrétní kód, nikoli pro celou řadu.

Je 6AG1052-2HB08-7BA1 stále dodávaný?

Siemens k tomuto kódu uvádí nástupnický produkt 6AG1052-2HB08-7BA2. 6AG1052-2HB08-7BA1 dodáváme pro doplnění a náhradu ve stávajících sestavách; pro novou instalaci doporučujeme nástupnický kód. Dostupnost obou rádi ověříme.

Znamená lakování desky, že je díl vodotěsný?

Ne. Lakování chrání osazenou desku proti kondenzaci, námraze a agresivním plynům. Krytí pouzdra se nemění a díl patří do rozvaděče.

Do jaké generace produkt patří?

Objednací číslo 6AG1052-2HB08-7BA1 je v tomto katalogu vedeno jako SIPLUS LOGO! 8 (0BA1). Před kombinováním různých generací ověřte kompatibilitu celé sestavy.
