VCCF4, odpínač, Schneider

VCCF4, odpínač, Schneider

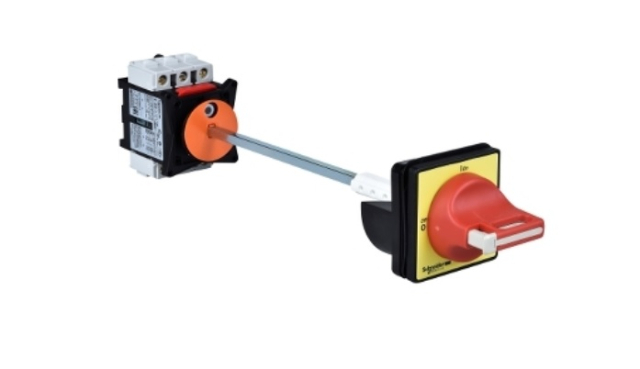

TeSys Vario odpínač VVD - 3P - 80A/690V Kompletní jednotka složená ze spínacího těla V4, nástavce hřídele VZN18, deska pro blokování dveří KZ74, červená rukojeť se žlutou 60x60mm přední deskou KCF2PZ. Určeno pro použití hlavního a nouzového vypínače s odpojovačem. Rukojeť na visací zámek - pro 3 visací zámky (objednat samostatně). Rukojeť se 4 šrouby na dveřích - bez montáže na dveře - IP65. Možná vzdálenost mezi zadní částí skříně a dveřmi 300-320 mm. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Typ:	Odpínač nouzového zastavení
Složení zařízení:	Rukojeť, Spínač, Prodloužená hřídel
Způsob montáže:	4 šrouby pro rukojeť, Příchytkami pro spínač, Šrouby pro spínač
Počet pólů:	3
[Ue] Jmenovité provozní napětí IEC:	690 V AC 50/60 Hz
IEC Jmenovitý Provozní Výkon ve W:	8,5 kW při 690 V (AC-3) 15 kW při 230...240 V (AC-3) 22 kW při 400...415 V (AC-3) 30 kW při 500 V (AC-3) 30 kW při 690 V (AC-23A) 37 kW při 500 V (AC-23A) 18,5 kW při 230...240 V (AC-23A) 30 kW při 400...415 V (AC-23A)
[IE] Jmenovitý provozní proud:	57 A AC-23 Ue: 400 V
Typ sítě:	DC/AC
Typ ovládacího prvku:	Otočná rukojeť
Mechanická odolnost:	30000 cykly
Krytí:	IP20 conforming to IEC 60529, IP65
Provozní teplota:	-20 … 50 °C
