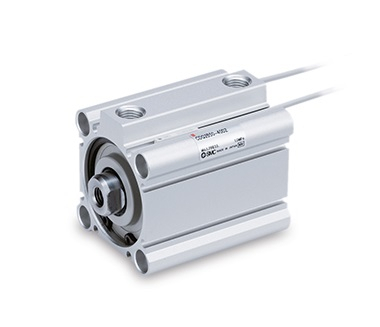

CDQ2B20-30DZ, kompaktní válec, SMC
Na dotaz
- Naše cena bez DPH
- 1 170,00 Kč
- s DPH 21 %
- 1 415,70 Kč
Váha 0.17 kg
HS Code (Taric) 84123100
Země původu CN
Popis
CDQ2B20-30DZ, kompaktní válec, SMC
| Vestavěný magnet: | D (vestavěný) |
| Montáž: | B (s průchozími otvory) |
| Provedení: | standardní |
| Průměr pístu: | pr.20mm |
| Typ připojovacího závitu: | Rc (nebo metrický závit pro pr.16 a 20mm nebo 32 zdvih 5mm) |
| Zdvih: | 30 |
| Provedení tělesa / pístnice: | standard (vnitřní závit pístnice) |
| Drážka snímače polohy: | Z (kruhové drážky pro montáž snímače polohy) |
| Provozní teplota: | -10 ... 60 ºC |
| Provozní tlak: | 0.05 ... 1.0 MPa |
| Zkušební tlak: | 1.5 MPa |
| Počet pneumatických připojení: | 2 ks |
| Připojovací závit - vstup: | M5 |
| Funkce pohonu: | Dvojčinný |
| Teoretická síla válce - vysouvání (při 0.5 MPa): | 157 N |
| Teoretická síla válce - zasouvání (při 0.5 MPa): | 118 N |
| Rychlost pístu: | 50 ... 500 mm/s |
| Geometrický tvar pístnice: | Jednostranná pístnice |
| Vnější závit konce pístnice: | M8 x 1.25 |
| Vnitřní závit konce pístnice: | M5 x 0.8 |
Technické parametry
| Objednací kód | CDQ2B20-30DZ |
|---|---|
| Výrobce | SMC |
