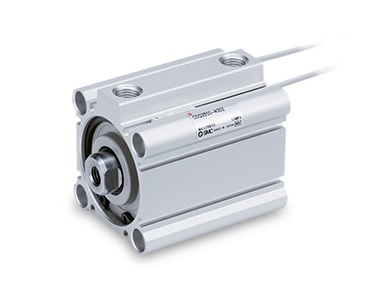

CDQ2B50-50DZ, kompaktní válec, dvojčinný, jednostranná pístnice, SMC
Na dotaz
- Naše cena bez DPH
- 2 260,00 Kč
- s DPH 21 %
- 2 734,60 Kč
Váha 0.7 kg
HS Code (Taric) 84123100
Země původu CZ
Popis
CDQ2B50-50DZ, kompaktní válec, dvojčinný, jednostranná pístnice, SMC
- kompaktní válec, dvojčinný, jednostranná pístnice
- možnost použití snímačů polohy ze 4 stran
| Vestavěný magnet: | D (vestavěný) |
| Montáž: | B (s průchozími otvory) |
| Provedení: | standardní |
| Průměr pístu: | pr.50mm |
| Typ připojovacího závitu: | Rc (nebo metrický závit pro pr.16 a 20mm nebo 32 zdvih 5mm) |
| Zdvih: | 50 |
| Provedení tělesa / pístnice: | standard (vnitřní závit pístnice) |
| Drážka snímače polohy: | Z (kruhové drážky pro montáž snímače polohy) |
| Provozní teplota: | -10 ... 60 ºC |
| Max. provozní tlak: | 1.0 MPa |
| Min. provozní tlak | 0,05 Mpa |
| Zkušební tlak: | 1.5 MPa |
| Připojovací závit - vstup: | Rc 1/8 |
| Funkce pohonu: | Dvojčinný |
| Teoretická síla válce - vysouvání (při 0.5 MPa): | 982 N |
| Teoretická síla válce - zasouvání (při 0.5 MPa): | 825 N |
| Max. rychlost pístu: | 500 mm/s |
| Geometrický tvar pístnice: | Jednostranná pístnice |
| Vnější závit konce pístnice: | M18 x 1.5 |
| Vnitřní závit konce pístnice: | M10 x 1.5 |
| Min. rychlost pístu: | 50 mm/s |
Technické parametry
| Objednací kód | CDQ2B50-50DZ |
|---|---|
| Výrobce | SMC |
