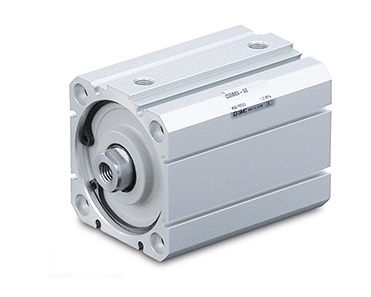

CD55B20-20M, kompaktní válec, dvojčinný, jednostranná pístnice, SMC
Na dotaz
- Naše cena bez DPH
- 1 420,00 Kč
- s DPH 21 %
- 1 718,20 Kč
Váha 0.17 kg
HS Code (Taric) 84123100
Země původu CZ
Popis
CD55B20-20M, kompaktní válec, dvojčinný, jednostranná pístnice, SMC
- dle ISO 21287
- průměr pístu (mm): 20
- zdvih: 20 mm
- podobná konstrukce jako u provedení se zvýšenou odolností vůči bočním silám řady CQ2
- pojistný kroužek umožňuje snadnou a rychlou údržbu
- snímače polohy mohou být namontovány ze všech 4 stran válce
| Vestavěný magnet: | D (vestavěný magnet) |
| Způsob montáže: | B (standardní provedení) |
| Průměr pístu: | 20 mm |
| Zdvih: | 20 |
| Závit na pístnici: | M (pístnice s vnějším závitem) |
| Provozní teplota: | -10 ... 60 °C |
| Max. provozní tlak: | 1.0 MPa |
| Min. provozní tlak: | 0.05 MPa |
| Zkušební tlak: | 1.5 MPa |
| Připojovací závit - vstup/odvzdušnění: | M5 |
| Teoretická síla válce - vysouvání (při 0.5 MPa): | 157 N |
| Teoretická síla válce - zasouvání (při 0.5 MPa): | 118 N |
| Max. rychlost pístu: | 500 mm/s |
| Vnější závit konce pístnice: | M8 x 1.25 |
| Geometrický tvar pístnic: | Jednostranná pístnice |
Technické parametry
| Objednací kód | CD55B20-20M |
|---|---|
| Výrobce | SMC |
