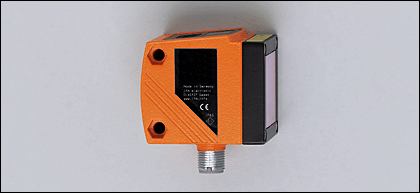

O1DLF3KG, O1D106, IFM

Name: O1DLF3KG, O1D106, IFM
Brand: IFM
SKU: O1D106
Price: 12252.22 CZK
Availability: BackOrder

Kat. číslo: O1D106

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 10 125,80 Kč
s DPH 21 %: 12 252,22 Kč

HS Code (Taric) 85365019

Země původu DE

Popis

Elektrické provedení

DC PNP

Výstupní funkce

OUT1: spínač / rozpínač programovatelný
OUT2: spínač / rozpínač programovatelný nebo analogový (4...20 mA / 0...10 V, škálovatelný)

Průměr světelné skvrny [mm]

150 ( Dosah 75 m )

měřící frekvence [Hz]

1...33

Provozní napětí [V]

18...30 DC

Proudový odběr [mA]

< 150

Proudová zatížitelnost [mA]

2 x 200

Ochrana proti zkratu

Taktovaný

Odolné proti přepólování

ano

Odolné proti přetížení

ano

Typ životnosti [h]

50000

Displej

Spínací stav	2 x LED žlutá
Provoz	LED zelená
vzdálenost, programování	4-poziční alfanumerický display

Okolní teplota [°C]

-10...60

Skladovací teplota [°C]

-30...80

Krytí, tř.krytí

IP 67, III

Materiál pouzdra

pouzdro: Litý zinek; čelní okénko: sklo; LED-okénko: Polykarbonát

Analogový výstup

Proudový výstup [mA]

4...20 podle IEC 61131-2

maximální zátěž [Ω]

250

Napěťový výstup [V]

0...10 podle IEC 61131-2

min. zátěž [Ω]

5000

El.mag.kompatibilita

EN 60947-5-2

MTTF [letá]

186

Připojení

M12 konekt. připojení

Hmotnost [kg]

0,295

Upozornění

Pozor: laserové světlo

Výkon <= 4,1 mW vlnová délka 650 nm

Puls 1,3 ns

Nenahlížet do paprsku

Zabránit kontaktu s laserovým světlem

Laserová třída 2

EN 60825-1:2003-10

napájecí napětí "třída napájení 2" podle cULus

O1D106

Parametry	Nastavitelná oblast	nastavení z výroby
Uni	m, feet	m
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	1.00...75.00	10.00
nSP1	1.00...75.00	8.00
FSP1	1.00...75.00	12.00
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	1.00...75.00	20.00
nSP2	1.00...75.00	18.00
FSP2	1.00...75.00	22.00
ASP	0...75.00	0
AEP	0...75.00	75.00
rATE [Hz]	1...33	15
dS1	0...0,1...5	0
dr1	0...0,1...5	0
dS2	0...0,1...5	0
dr2	0...0,1...5	0
dAP	0...0,1...5	0.3
dIS	d1..3; rd1...3; OFF	d3

Opakovatelnost / Přesnost
měřící frekvence 33 Hz na reflektor
	opakovatelnost měřených hodnot	Přesnost
1...25 m	± 15 mm	± 35 mm
30 m	± 15 mm	± 35 mm
40 m	± 15 mm	± 35 mm
50 m	± 19 mm	± 39 mm
60 m	± 27 mm	± 47 mm
70 m	± 43 mm	± 63 mm

Opakovatelnost / Přesnost
měřící frekvence 1 Hz na reflektor
	opakovatelnost měřených hodnot	Přesnost
1...75 m	± 15 mm	± 35 mm

Hodnoty platí pro
- konstantní podmínky okolí: 23 °C / 960 hPa
- rušivé světlo max.: 100 klx
- minimální doba zapnutí v minutách: 10

Vyhrazujeme si právo na změnu tech.parametrů ! CZ O1D106 05.10.2010

Technické parametry

Objednací kód	O1D106
Výrobce	IFM
