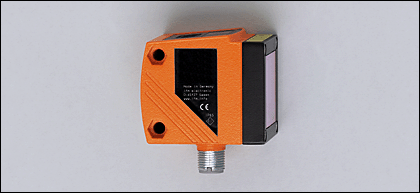

O1DLF3KG, O1D105, IFM

Naše cena: bez DPH 9.234,50 Kč
s DPH 11.173,75 Kč

Výrobce: IFM
Kategorie: Optické snímače a snímače pro rozlišování barev
Dostupnost: Na dotaz
Kat. číslo:O1D105
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení DC PNP
Výstupní funkce OUT1: spínač / rozpínač programovatelný
OUT2: spínač / rozpínač programovatelný nebo analogový (4...20 mA / 0...10 V, škálovatelný)

Průměr světelné skvrny [mm]6 ( Snímací vzdálenost 10 m )

měřící frekvence [Hz]1...33

Provozní napětí [V]18...30 DC
Proudový odběr [mA]< 150
Proudová zatížitelnost [mA]2 x 200
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Typ životnosti [h]50000
Displej
Spínací stav  2 x LED žlutá
Provoz  LED zelená
vzdálenost, programování  4-poziční alfanumerický display

Okolní teplota [°C]-10...60
Krytí, tř.krytí IP 67, III
Materiál pouzdra pouzdro: Litý zinek; čelní okénko: sklo; LED-okénko: Polykarbonát
Analogový výstup
Proudový výstup [mA]4...20 podle IEC 61131-2
maximální zátěž [Ω]250
Napěťový výstup [V]0...10 podle IEC 61131-2
min. zátěž [Ω]5000
El.mag.kompatibilita
EN 60947-5-2
MTTF [letá]167
Připojení M12 konekt. připojení

Hmotnost [kg]0,282
Upozornění
Pozor: laserové světlo
Výkon <= 4,1 mW vlnová délka 650 nm
Puls 1,3 ns
Nenahlížet do paprsku
Zabránit kontaktu s laserovým světlem
Laserová třída 2
EN 60825-1:2003-10
napájecí napětí "třída napájení 2" podle cULus
Příslušenství (volitelné)
krycí podložka E21133


O1D105

ParametryNastavitelná oblastnastavení z výroby
Unimm, m, inchmm
OU1Hno, Hnc, Fno, FncHno
SP1200...99991000
nSP1200...9999800
FSP1200...99991200
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2200...99992000
nSP2200...99991800
FSP2200...99992200
ASP0...99990
AEP0...99999999
rATE [Hz]1...3315
dS10...0,1...50
dr10...0,1...50
dS20...0,1...50
dr20...0,1...50
dAP0...0,1...50
dISd1..3; rd1...3; OFFd3

Opakovatelnost / Přesnost
měřící frekvence 15 Hz  - Rušivé světlo na objektu max.: 40 klx
opakovatelnost měřených hodnotPřesnost
bílá (90 % remise)šedá (18 % remise)bílá (90 % remise)šedá (18 % remise)
200...1000 mm± 4,5 mm± 6,0 mm± 15,0 mm± 16,0 mm
1000...2000 mm± 5,0 mm± 8,0 mm± 15,0 mm± 18,0 mm
2000...4000 mm± 16,0 mm± 19,0 mm± 25,0 mm± 30,0 mm
4000...6000 mm± 24,0 mm± 33,0 mm± 35,0 mm± 45,0 mm
6000...10000 mm± 50,0 mm--± 65,0 mm--

Opakovatelnost / Přesnost
měřící frekvence 15 Hz - Rušivé světlo na objektu max.: 40...100 klx
opakovatelnost měřených hodnotPřesnost
bílá (90 % remise)šedá (18 % remise)bílá (90 % remise)šedá (18 % remise)
200...2000 mm± 14,0 mm± 14,0 mm± 24,0 mm± 24,0 mm
2000...4000 mm± 25,0 mm± 30,0 mm± 35,0 mm± 40,0 mm
4000...6000 mm± 31,0 mm± 45,0 mm± 41,0 mm± 55,0 mm
6000...10000 mm± 60,0 mm-- ± 70,0 mm--

snímací vzdálenost na černou (6 % remize) <= 4000 mm
Hodnoty platí pro
- konstantní podmínky okolí: 23 °C / 960 hPa
- minimální doba zapnutí v minutách: 10



Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  O1D105  —  25.06.2010
