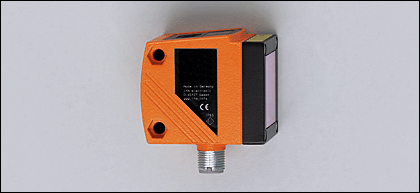

O1DLF3KG, O1D102, IFM

Kat. číslo: O1D102

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 9 234,50 Kč
s DPH 21 %: 11 173,75 Kč

HS Code (Taric) 85365019

Země původu DE

Popis

Elektrické provedení

DC PNP

Výstupní funkce

OUT1: spínač / rozpínač programovatelný
OUT2: spínač / rozpínač programovatelný nebo analogový (4...20 mA / 0...10 V, škálovatelný)

Průměr světelné skvrny [mm]

6 ( Snímací vzdálenost 3,5 m )

měřící frekvence [Hz]

1...50

Provozní napětí [V]

18...30 DC

Proudový odběr [mA]

< 150

Proudová zatížitelnost [mA]

2 x 200

Ochrana proti zkratu

Taktovaný

Odolné proti přepólování

ano

Odolné proti přetížení

ano

Typ životnosti [h]

50000

Displej

Spínací stav	2 x LED žlutá
Provoz	LED zelená
vzdálenost, programování	4-poziční alfanumerický display

Okolní teplota [°C]

-10...60

Skladovací teplota [°C]

-30...80

Krytí, tř.krytí

IP 67, III

Materiál pouzdra

pouzdro: Litý zinek; čelní okénko: sklo; LED-okénko: Polykarbonát

Analogový výstup

Proudový výstup [mA]

4...20 podle IEC 61131-2

maximální zátěž [Ω]

250

Napěťový výstup [V]

0...10 podle IEC 61131-2

min. zátěž [Ω]

5000

El.mag.kompatibilita

EN 60947-5-2

MTTF [letá]

192

Připojení

M12 konekt. připojení

Hmotnost [kg]

0,271

Upozornění

Pozor: laserové světlo

Výkon <= 4,1 mW vlnová délka 650 nm

Puls 1,3 ns

Nenahlížet do paprsku

Zabránit kontaktu s laserovým světlem

Laserová třída 2

EN 60825-1:2003-10

napájecí napětí "třída napájení 2" podle cULus

Příslušenství (volitelné)

krycí podložka E21133

O1D102

Parametry	Nastavitelná oblast	nastavení z výroby
Uni	mm, m, inch	mm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	200...3500	1000
nSP1	200...3500	800
FSP1	200...3500	1200
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	200...3500	2000
nSP2	200...3500	1800
FSP2	200...3500	2200
ASP	0...3500	0
AEP	0...3500	3500
rATE [Hz]	1...50	5
dS1	0...0,1...5	0
dr1	0...0,1...5	0
dS2	0...0,1...5	0
dr2	0...0,1...5	0
dAP	0...0,1...5	0
dIS	d1..3; rd1...3; OFF	d3

Opakovatelnost / Přesnost
měřící frekvence 5 Hz
	opakovatelnost měřených hodnot		Přesnost
	bílá (90 % remise)	šedá (18 % remise)	bílá (90 % remise)	šedá (18 % remise)
200...1000 mm	± 6,5 mm	± 7,5 mm	± 32 mm	± 40 mm
1000...2000 mm	± 8 mm	± 9,5 mm	± 33 mm	± 40 mm
2000...3000 mm	± 17 mm	± 19 mm	± 42 mm	± 50 mm
3000...3500 mm	± 23 mm	± 25 mm	± 50 mm	± 55 mm

Hodnoty platí pro
- konstantní podmínky okolí: 23 °C / 960 hPa
- Rušivé světlo na objektu max.: 8 klx
- minimální doba zapnutí v minutách: 10

Vyhrazujeme si právo na změnu tech.parametrů ! CZ O1D102 05.10.2010

Technické parametry

Objednací kód	O1D102
Výrobce	IFM
