SKLADEM

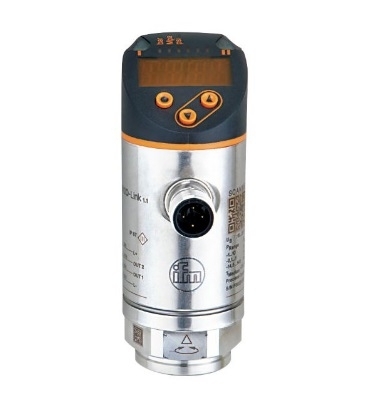

PN-001BRER14-QFRKG/US/ /V, PN7097, IFM
Skladem 2 ks
- Naše cena bez DPH
- 8 970,00 Kč
- s DPH 21 %
- 10 853,70 Kč
Popis
PN-001BRER14-QFRKG/US/ /V, PN7097, IFM
| Oblast nasazení | |||||||
|---|---|---|---|---|---|---|---|
| Měřící element | keramicko-kapacitní tlaková měřící buňka | ||||||
| Aplikace | pro průmyslové nasazení | ||||||
| Média | kapalná a plynná média | ||||||
| Teplota média [°C] | -25...80 | ||||||
| Odolnost proti tlaku |
|
||||||
| Min. destrukční tlak |
|
||||||
| Druh tlaku | relativní tlak | ||||||
| Elektrická data | |||||||
| Provozní napětí [V] | 18...30 DC; (podle EN 50178 SELV/PELV) | ||||||
| Proudový odběr [mA] | < 35 | ||||||
| Min. izolační odpor [MΩ] | 100; (500 V DC) | ||||||
| Třída krytí | III | ||||||
| Ochrana proti přepólování | ano | ||||||
| Přípravná zpožďovací doba [s] | < 0,3 | ||||||
| Funkce "hlídací pes" integrována | ano | ||||||
| Vstupy / výstupy | |||||||
| Počet vstupů a výstupů | Po digitálních výstupů: 2 | ||||||
| Výstupy | |||||||
| Celkový počet výstupů | 2 | ||||||
| Výstupní signál | spínací signál; IO-Link; (konfigurovatelný) | ||||||
| Elektrické provedení | PNP/NPN | ||||||
| Po digitálních výstupů | 2 | ||||||
| Výstupní funkce | spínač / rozpínač; (parametrizovatelný) | ||||||
| Max. úbytek napětí spínacího výstupu DC [V] | 2,5 | ||||||
| Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] | 150; (200 (...60 °C) 250 (...40 °C)) | ||||||
| Spínací frekvence DC [Hz] | < 170 | ||||||
| Ochrana proti zkratu | ano | ||||||
| Typ ochrany proti zkratu | Taktovaný | ||||||
| Ochrana proti přetížení | ano | ||||||
| Měřící / nastavovací rozsah | |||||||
| Měřící rozsah |
|
||||||
| Spínací bod SP |
|
||||||
| Zpětný spínací bod rP |
|
||||||
| V krocích po |
|
||||||
| Přesnost / odchylky | |||||||
| Přesnost spínacího bodu [% rozpětí] | < ± 0,5 | ||||||
| Opakovací přesnost [% rozpětí] | < ± 0,1; (při teplotních výchylkách < 10 K) | ||||||
| Odchylka od charakteristiky [% rozpětí] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = BFSL; LS = Nastavení mezního bodu) | ||||||
| Odchylka hystereze [% rozpětí] | < ± 0,25 | ||||||
| Dlouhodobá stabilita [% rozpětí] | < ± 0,05; (za 6 měsíců) | ||||||
| Teplotní koeficient nulového bodu [% rozpětí / 10 K] | 0,2; (-25...80 °C) | ||||||
| Teplotní koeficient rozpětí [% rozpětí / 10 K] | 0,2; (-25...80 °C) | ||||||
| Reakční doby | |||||||
| Doba odezvy [ms] | < 3 | ||||||
| Nastavitelná doba zpoždění dS, dr [s] | 0...50 | ||||||
| Software / programování | |||||||
| Parametrizační možnost | hystereze / okénko; spínač / rozpínač; spínací logika; zpoždění při zapnutí/vypnutí; Utlumení; Zobrazovací jednotka | ||||||
| Rozhraní | |||||||
| Komunikační rozhraní | IO-Link | ||||||
| Typ přenosu | COM2 (38,4 kBaud) | ||||||
| IO-Link verze | 1.1 | ||||||
| Norma SDCI | IEC 61131-9 | ||||||
| IO-Link ID zařízení | 405 d / 00 01 95 h | ||||||
| Profily | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||
| Mód SIO | ano | ||||||
| Potřebná třída Masterport | A | ||||||
| Analogová procesní data | 1 | ||||||
| Binární procesní data | 2 | ||||||
| Min. doba procesního cyklu [ms] | 2,3 | ||||||
| Okolní podmínky | |||||||
| Okolní teplota [°C] | -25...80 | ||||||
| Skladovací teplota [°C] | -40...100 | ||||||
| Krytí | IP 65; IP 67 | ||||||
| Schválení / zkoušky | |||||||
| Elektromagnetická kompatibilita (EMC) |
|
||||||
| Odolnost vůči rázům |
|
||||||
| Odolnost proti vibracím |
|
||||||
| MTTF [let] | 224,01 | ||||||
| Certifikát UL |
|
||||||
| Směrnice pro tlaková zařízení | Správná technická praxe; lze použít pro kapaliny skupiny 2; kapaliny skupiny 1 na vyžádání | ||||||
| Mechanická data | |||||||
| Hmotnost [g] | 232,5 | ||||||
| Materiály | nerezová ocel (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC | ||||||
| Materiál, který je v kontaktu s médiem | nerezová ocel (1.4404 / 316L); Keramika; FKM | ||||||
| Min. tlakových cyklů | 100 millionů | ||||||
| Utahovací moment [Nm] | 25...35; (doporučený utahovací moment; V závislosti na mazání, těsnění a tlaku) | ||||||
| Procesní připojení | závitové připojení G 1/4 Vnitřní závit | ||||||
| Zobrazení / ovládací prvky | |||||||
| Zobrazení |
|
||||||
| Upozornění | |||||||
| Obsah balení | 1 ks | ||||||
| Elektrické připojení | |||||||
| Připojení | konektorové provedení: 1 x M12; Kontakty: Pozlaceno | ||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — PN7097-01 — 24.06.2016 —  |
|||||||
Technické parametry
| Objednací kód | PN7097 |
|---|---|
| Výrobce | IFM |
