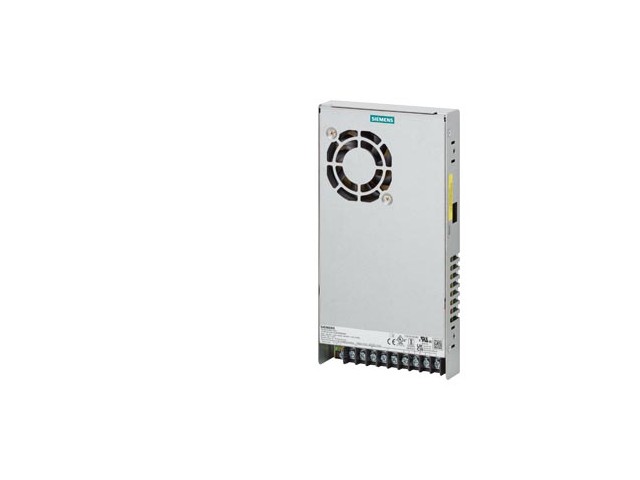

6EP1334-1LD01, Siemens SITOP PSU100D – stabilizovaný napájecí zdroj 24 V DC / 14,6 A

6EP1334-1LD01, Siemens SITOP PSU100D – stabilizovaný napájecí zdroj, 24 V DC / 14,6 A

6EP1334-1LD01 je stabilizovaný napájecí zdroj Siemens SITOP PSU100D s výstupem 24 V DC / 14,6 A. Varianta je určena pro 1fázový ac vstup a představuje řešení pro cenově efektivní napájení pro přímou nástěnnou montáž.

Při výběru zdroje je rozhodující nejen jmenovitý proud, ale také skutečný součet odběrů připojených zařízení, rozběhové proudy, délka vedení, okolní teplota a požadovaná provozní rezerva. Přesné objednací číslo 6EP1334-1LD01 proto porovnejte s elektrickými i mechanickými požadavky aplikace.

Typické použití

Model 6EP1334-1LD01 je vhodný zejména pro stroje, zařízení a skříně, kde je výhodná montáž zdroje přímo na plochu. Typickým příkladem je stabilní napájení řídicí části stroje, distribuovaných I/O, snímačů, relé, komunikačních prvků nebo dalších DC spotřebičů v rámci parametrů této varianty.

• průmyslová automatizace a řídicí rozvaděče,
• PLC, I/O, HMI, snímače a pomocné obvody podle požadovaného napětí,
• nové stroje i servisní náhrady po ověření přesného objednacího čísla,
• přímá nástěnná montáž.

Technické parametry

Pozn.: U vstupu je záměrně uveden typ sítě/napájení. Přesný dovolený rozsah vstupního napětí, derating, nastavitelnost výstupu, rozměry a certifikace ověřte v aktuálním datasheetu Siemens pro objednací číslo 6EP1334-1LD01.

Jak správně zdroj dimenzovat

Pro spolehlivý návrh sečtěte jmenovité proudy všech spotřebičů napájených z dané větve a zkontrolujte také jejich rozběhové nebo špičkové odběry. Zdroj by neměl být v běžném provozu navržen bez rezervy pouze na součet štítkových proudů.

1. Ověřte, že vstupní síť odpovídá provedení 1fázový AC vstup.
2. Ověřte požadované výstupní napětí a proud: 24 V DC / 14,6 A.
3. Započítejte proudové špičky PLC, HMI, stykačů, ventilů a dalších zátěží.
4. Zkontrolujte provozní teplotu, potřebný derating, jištění, průřez vodičů a selektivitu.
5. Při náhradě staršího zdroje porovnejte celé objednací číslo, rozměry, svorky, montáž a schválení.

Oficiální dokumentace Siemens

Pro finální projektovou kontrolu používejte dokumentaci výrobce k přesnému objednacímu číslu:

• Siemens Industry Mall – 6EP1334-1LD01
• Siemens SITOP – Order overview
• Siemens SITOP – přehled napájecích zdrojů

Často kladené otázky

Co je Siemens 6EP1334-1LD01?

6EP1334-1LD01 je stabilizovaný napájecí zdroj řady SITOP PSU100D. Tato konkrétní varianta poskytuje 24 V DC / 14,6 A a je určena pro 1fázový ac vstup.

Pro jaké aplikace je 6EP1334-1LD01 vhodný?

Typicky pro stroje, zařízení a skříně, kde je výhodná montáž zdroje přímo na plochu. Rozhodující je soulad vstupu, výstupu, proudové rezervy a instalačních podmínek s konkrétní aplikací.

Lze 6EP1334-1LD01 použít jako náhradu za jiný Siemens SITOP?

Možné to být může, ale náhradu nelze určit pouze podle hodnoty 24 V DC / 14,6 A. Je nutné porovnat celé objednací číslo, vstupní rozsah, mechanické rozměry, svorky, zatěžovací charakteristiku, schválení a případná komunikační rozhraní.

Jakou výkonovou rezervu zvolit?

Rezerva závisí na charakteru zátěže. U zařízení s proudovými špičkami nebo vysokým rozběhovým proudem je nutné vycházet z dynamických parametrů zátěže a přetížitelnosti konkrétního zdroje, nikoli pouze z aritmetického součtu jmenovitých proudů.
