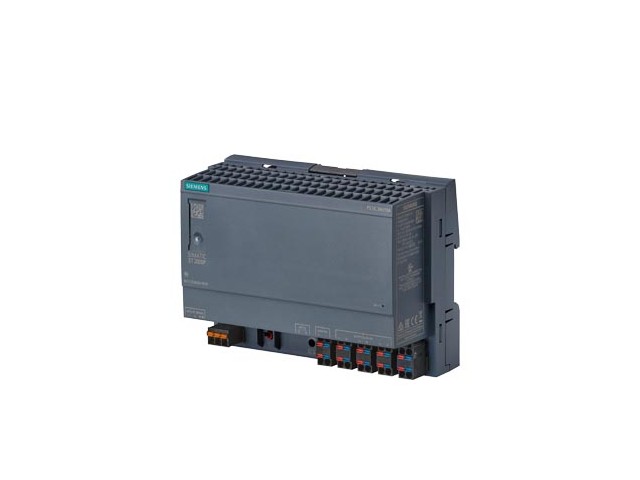

6EP7133-6AE00-0BN0, Siemens SIMATIC ET 200SP PS – stabilizovaný napájecí zdroj 24 V DC / 10 A

6EP7133-6AE00-0BN0, Siemens SIMATIC ET 200SP PS – stabilizovaný napájecí zdroj, 24 V DC / 10 A

6EP7133-6AE00-0BN0 je stabilizovaný napájecí zdroj Siemens SIMATIC ET 200SP PS s výstupem 24 V DC / 10 A. Varianta je určena pro 1fázový ac vstup a představuje řešení pro napájecí zdroj konstrukčně sladěný s distribuovaným systémem SIMATIC ET 200SP.

Při výběru zdroje je rozhodující nejen jmenovitý proud, ale také skutečný součet odběrů připojených zařízení, rozběhové proudy, délka vedení, okolní teplota a požadovaná provozní rezerva. Přesné objednací číslo 6EP7133-6AE00-0BN0 proto porovnejte s elektrickými i mechanickými požadavky aplikace.

Typické použití

Model 6EP7133-6AE00-0BN0 je vhodný zejména pro decentralizovaná I/O řešení ET 200SP a 24V DC periferie. Typickým příkladem je stabilní napájení řídicí části stroje, distribuovaných I/O, snímačů, relé, komunikačních prvků nebo dalších DC spotřebičů v rámci parametrů této varianty.

• průmyslová automatizace a řídicí rozvaděče,
• PLC, I/O, HMI, snímače a pomocné obvody podle požadovaného napětí,
• nové stroje i servisní náhrady po ověření přesného objednacího čísla,
• montáž v rozvaděči; konkrétní způsob upevnění ověřte v datasheetu Siemens.

Technické parametry

Pozn.: U vstupu je záměrně uveden typ sítě/napájení. Přesný dovolený rozsah vstupního napětí, derating, nastavitelnost výstupu, rozměry a certifikace ověřte v aktuálním datasheetu Siemens pro objednací číslo 6EP7133-6AE00-0BN0.

Jak správně zdroj dimenzovat

Pro spolehlivý návrh sečtěte jmenovité proudy všech spotřebičů napájených z dané větve a zkontrolujte také jejich rozběhové nebo špičkové odběry. Zdroj by neměl být v běžném provozu navržen bez rezervy pouze na součet štítkových proudů.

1. Ověřte, že vstupní síť odpovídá provedení 1fázový AC vstup.
2. Ověřte požadované výstupní napětí a proud: 24 V DC / 10 A.
3. Započítejte proudové špičky PLC, HMI, stykačů, ventilů a dalších zátěží.
4. Zkontrolujte provozní teplotu, potřebný derating, jištění, průřez vodičů a selektivitu.
5. Při náhradě staršího zdroje porovnejte celé objednací číslo, rozměry, svorky, montáž a schválení.

Oficiální dokumentace Siemens

Pro finální projektovou kontrolu používejte dokumentaci výrobce k přesnému objednacímu číslu:

• Siemens Industry Mall – 6EP7133-6AE00-0BN0
• Siemens SITOP – Order overview
• Siemens SITOP – přehled napájecích zdrojů

Často kladené otázky

Co je Siemens 6EP7133-6AE00-0BN0?

6EP7133-6AE00-0BN0 je stabilizovaný napájecí zdroj řady SIMATIC ET 200SP PS. Tato konkrétní varianta poskytuje 24 V DC / 10 A a je určena pro 1fázový ac vstup.

Pro jaké aplikace je 6EP7133-6AE00-0BN0 vhodný?

Typicky pro decentralizovaná I/O řešení ET 200SP a 24V DC periferie. Rozhodující je soulad vstupu, výstupu, proudové rezervy a instalačních podmínek s konkrétní aplikací.

Lze 6EP7133-6AE00-0BN0 použít jako náhradu za jiný Siemens SITOP?

Možné to být může, ale náhradu nelze určit pouze podle hodnoty 24 V DC / 10 A. Je nutné porovnat celé objednací číslo, vstupní rozsah, mechanické rozměry, svorky, zatěžovací charakteristiku, schválení a případná komunikační rozhraní.

Jakou výkonovou rezervu zvolit?

Rezerva závisí na charakteru zátěže. U zařízení s proudovými špičkami nebo vysokým rozběhovým proudem je nutné vycházet z dynamických parametrů zátěže a přetížitelnosti konkrétního zdroje, nikoli pouze z aritmetického součtu jmenovitých proudů.
