6EP3321-7SB00-0AX0, Siemens SITOP PSU6200 – stabilizovaný napájecí zdroj 12 V DC / 2 A

6EP3321-7SB00-0AX0, Siemens SITOP PSU6200 – stabilizovaný napájecí zdroj, 12 V DC / 2 A

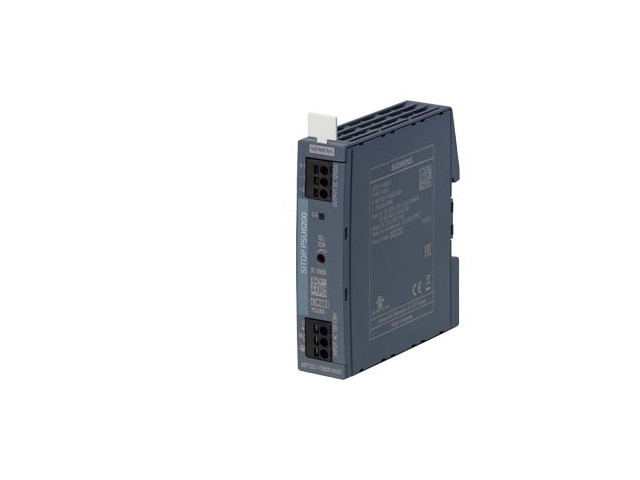

6EP3321-7SB00-0AX0 je stabilizovaný napájecí zdroj Siemens SITOP PSU6200 s výstupem 12 V DC / 2 A. Varianta je určena pro 1fázový ac / dc vstup a představuje řešení pro standardní průmyslové napájení s vysokou účinností a kompaktní konstrukcí.

Při výběru zdroje je rozhodující nejen jmenovitý proud, ale také skutečný součet odběrů připojených zařízení, rozběhové proudy, délka vedení, okolní teplota a požadovaná provozní rezerva. Přesné objednací číslo 6EP3321-7SB00-0AX0 proto porovnejte s elektrickými i mechanickými požadavky aplikace.

Typické použití

Model 6EP3321-7SB00-0AX0 je vhodný zejména pro automatizační rozvaděče, PLC, periferie, snímače, relé a pomocné DC obvody. Typickým příkladem je stabilní napájení řídicí části stroje, distribuovaných I/O, snímačů, relé, komunikačních prvků nebo dalších DC spotřebičů v rámci parametrů této varianty.

• průmyslová automatizace a řídicí rozvaděče,
• PLC, I/O, HMI, snímače a pomocné obvody podle požadovaného napětí,
• nové stroje i servisní náhrady po ověření přesného objednacího čísla,
• montáž v rozvaděči; konkrétní způsob upevnění ověřte v datasheetu Siemens.

Technické parametry

Pozn.: U vstupu je záměrně uveden typ sítě/napájení. Přesný dovolený rozsah vstupního napětí, derating, nastavitelnost výstupu, rozměry a certifikace ověřte v aktuálním datasheetu Siemens pro objednací číslo 6EP3321-7SB00-0AX0.

Jak správně zdroj dimenzovat

Pro spolehlivý návrh sečtěte jmenovité proudy všech spotřebičů napájených z dané větve a zkontrolujte také jejich rozběhové nebo špičkové odběry. Zdroj by neměl být v běžném provozu navržen bez rezervy pouze na součet štítkových proudů.

1. Ověřte, že vstupní síť odpovídá provedení 1fázový AC / DC vstup.
2. Ověřte požadované výstupní napětí a proud: 12 V DC / 2 A.
3. Započítejte proudové špičky PLC, HMI, stykačů, ventilů a dalších zátěží.
4. Zkontrolujte provozní teplotu, potřebný derating, jištění, průřez vodičů a selektivitu.
5. Při náhradě staršího zdroje porovnejte celé objednací číslo, rozměry, svorky, montáž a schválení.

Oficiální dokumentace Siemens

Pro finální projektovou kontrolu používejte dokumentaci výrobce k přesnému objednacímu číslu:

• Siemens Industry Mall – 6EP3321-7SB00-0AX0
• Siemens SITOP – Order overview
• Siemens SITOP – přehled napájecích zdrojů

Často kladené otázky

Co je Siemens 6EP3321-7SB00-0AX0?

6EP3321-7SB00-0AX0 je stabilizovaný napájecí zdroj řady SITOP PSU6200. Tato konkrétní varianta poskytuje 12 V DC / 2 A a je určena pro 1fázový ac / dc vstup.

Pro jaké aplikace je 6EP3321-7SB00-0AX0 vhodný?

Typicky pro automatizační rozvaděče, PLC, periferie, snímače, relé a pomocné DC obvody. Rozhodující je soulad vstupu, výstupu, proudové rezervy a instalačních podmínek s konkrétní aplikací.

Lze 6EP3321-7SB00-0AX0 použít jako náhradu za jiný Siemens SITOP?

Možné to být může, ale náhradu nelze určit pouze podle hodnoty 12 V DC / 2 A. Je nutné porovnat celé objednací číslo, vstupní rozsah, mechanické rozměry, svorky, zatěžovací charakteristiku, schválení a případná komunikační rozhraní.

Jakou výkonovou rezervu zvolit?

Rezerva závisí na charakteru zátěže. U zařízení s proudovými špičkami nebo vysokým rozběhovým proudem je nutné vycházet z dynamických parametrů zátěže a přetížitelnosti konkrétního zdroje, nikoli pouze z aritmetického součtu jmenovitých proudů.
