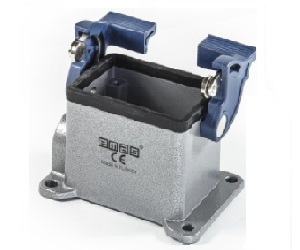

EBM06GD12, EMAS, prázdné pouzdro pro povrchovou montáž průmyslového konektoru, 6 pólů, 16A, boční vstup, 2 západky, PG16, IP65
- Naše cena bez DPH
- 302,18 Kč
- s DPH 21 %
- 365,64 Kč
Popis
EBM06GD12, EMAS, prázdné pouzdro pro povrchovou montáž, 6 pólů, 16A, boční vstup, PG16, IP65
EBM06GD12 je prázdné pouzdro pro povrchovou montáž výrobce EMAS z modulární řady EBM pro průmyslové vícepolové konektory. Pouzdro je určeno pro velikost 6 pólů, systémovou proudovou řadu 16A a provedení boční vstup. Pro kabelovou vývodku je tato velikost vedena v řadě PG16.
Těleso je kovové, práškově lakované a výrobce pro řadu uvádí pracovní teplotu -40 až +125°C, mechanickou životnost nejméně 500 cyklů a krytí IP65 při správně sestaveném a uzavřeném konektoru s odpovídající kabelovou vývodkou. Pro tuto variantu je způsob montáže povrchová / nástěnná montáž a zajištění 2 západky.
Typické použití
- rychle rozpojitelné propojení strojů, rozvaděčů a kabelových svazků,
- průmyslová automatizace a výrobní linky,
- silové i signální vícežilové propojení v rámci kompatibilní vložky EBM,
- servisní náhrady pouzder EMAS stejné velikosti a mechanického provedení.
Technické parametry EBM06GD12
| Objednací kód | EBM06GD12 |
|---|---|
| Výrobce | EMAS |
| Řada | EBM Series |
| Typ | prázdné pouzdro pro povrchovou montáž |
| Počet pólů / velikost | 6 pólů |
| Proudová řada | 16A |
| Kabelový vstup | boční / PG16 |
| Montážní provedení | povrchová / nástěnná montáž |
| Zajištění | 2 západky |
| Materiál tělesa | kov, práškově lakované pouzdro |
| Pracovní teplota | -40 až +125°C |
| Stupeň krytí | IP65 při správně uzavřené sestavě |
| Mechanická životnost | ≥500 cyklů |
Jak sestavit kompatibilní konektor
Pro velikost 6 pólů používá katalog EMAS následující kompatibilní vložky: EB006CF00 / EB006CP00. Před objednáním ověřte požadované pohlaví vložky, protikus, kabelovou vývodku a mechanické provedení pouzdra. U 32pólové a 48pólové velikosti se sestava skládá ze dvou vložek podle uvedeného rozsahu kontaktů.
Jak vybrat správné pouzdro EMAS EBM
Při náhradě nebo stavbě nové sestavy nestačí porovnat pouze počet pólů. Rozhodující je celý objednací kód, protože jednotlivé varianty se liší směrem kabelového vstupu, způsobem montáže a počtem nebo typem západek. Pro model EBM06GD12 ověřte zejména velikost 6 pólů, vstup boční, provedení povrchová / nástěnná montáž a systém PG16.
Časté otázky
Co je EBM06GD12?
Jde o prázdné pouzdro pro povrchovou montáž výrobce EMAS pro vícepolový konektor řady EBM ve velikosti 6 pólů.
Obsahuje EBM06GD12 kontaktní vložku?
Ne. Tento objednací kód označuje prázdné pouzdro. Kontaktní vložka se objednává samostatně.
Jaký je směr kabelového vstupu?
Tato varianta má boční vstup a používá velikost kabelové vývodky PG16.
Jak dosáhnout krytí IP65?
IP65 platí pro správně sestavený a uzavřený konektor s odpovídající vložkou, protikusem a vhodnou kabelovou vývodkou.
Lze použít podobně vypadající pouzdro jiné velikosti?
Ne. Pouzdro, kontaktní vložka a protikus musí mechanicky odpovídat stejné velikosti a provedení.
Technické parametry
| Objednací kód | EBM06GD12 |
|---|---|
| Výrobce | EMAS |
| Počet pinů | 6 |
| Druh | Bez kontaktů |
| Typ | Prázdné pouzdro |
| Zámek | Ano |
| Vstup | Boční |
| Provedení | Prázdné pouzdro |
