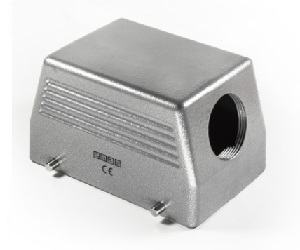

EBM48GU10, EMAS, kabelové prázdné pouzdro průmyslového konektoru, 48 pólů, 16A, boční vstup, PG29, IP65

EBM48GU10, EMAS, kabelové prázdné pouzdro, 48 pólů, 16A, boční vstup, PG29, IP65

EBM48GU10 je kabelové prázdné pouzdro výrobce EMAS z modulární řady EBM pro průmyslové vícepolové konektory. Pouzdro je určeno pro velikost 48 pólů, systémovou proudovou řadu 16A a provedení boční vstup. Pro kabelovou vývodku je tato velikost vedena v řadě PG29.

Těleso je kovové, práškově lakované a výrobce pro řadu uvádí pracovní teplotu -40 až +125°C, mechanickou životnost nejméně 500 cyklů a krytí IP65 při správně sestaveném a uzavřeném konektoru s odpovídající kabelovou vývodkou. Pro tuto variantu je způsob montáže na kabel / prodlužovací provedení a zajištění bez integrované západky v tomto pouzdru.

Typické použití

• rychle rozpojitelné propojení strojů, rozvaděčů a kabelových svazků,
• průmyslová automatizace a výrobní linky,
• silové i signální vícežilové propojení v rámci kompatibilní vložky EBM,
• servisní náhrady pouzder EMAS stejné velikosti a mechanického provedení.

Technické parametry EBM48GU10

Jak sestavit kompatibilní konektor

Pro velikost 48 pólů používá katalog EMAS následující kompatibilní vložky: EB024CF00 / EB024CP00 + EB048CF00 / EB048CP00. Před objednáním ověřte požadované pohlaví vložky, protikus, kabelovou vývodku a mechanické provedení pouzdra. U 32pólové a 48pólové velikosti se sestava skládá ze dvou vložek podle uvedeného rozsahu kontaktů.

Jak vybrat správné pouzdro EMAS EBM

Při náhradě nebo stavbě nové sestavy nestačí porovnat pouze počet pólů. Rozhodující je celý objednací kód, protože jednotlivé varianty se liší směrem kabelového vstupu, způsobem montáže a počtem nebo typem západek. Pro model EBM48GU10 ověřte zejména velikost 48 pólů, vstup boční, provedení na kabel / prodlužovací provedení a systém PG29.

Časté otázky

Co je EBM48GU10?
Jde o kabelové prázdné pouzdro výrobce EMAS pro vícepolový konektor řady EBM ve velikosti 48 pólů.

Obsahuje EBM48GU10 kontaktní vložku?
Ne. Tento objednací kód označuje prázdné pouzdro. Kontaktní vložka se objednává samostatně.

Jaký je směr kabelového vstupu?
Tato varianta má boční vstup a používá velikost kabelové vývodky PG29.

Jak dosáhnout krytí IP65?
IP65 platí pro správně sestavený a uzavřený konektor s odpovídající vložkou, protikusem a vhodnou kabelovou vývodkou.

Lze použít podobně vypadající pouzdro jiné velikosti?
Ne. Pouzdro, kontaktní vložka a protikus musí mechanicky odpovídat stejné velikosti a provedení.
