EBM24GM44, EMAS, panelové prázdné pouzdro průmyslového konektoru, 24 pólů, 16A, spodní vstup, 4 západky, PG21, IP65

EBM24GM44, EMAS, panelové prázdné pouzdro, 24 pólů, 16A, spodní vstup, PG21, IP65

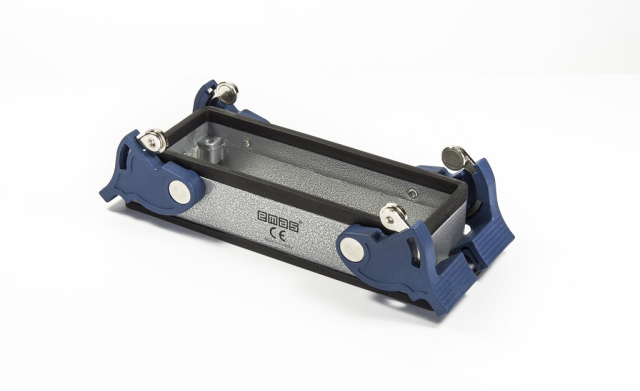

EBM24GM44 je panelové prázdné pouzdro výrobce EMAS z modulární řady EBM pro průmyslové vícepolové konektory. Pouzdro je určeno pro velikost 24 pólů, systémovou proudovou řadu 16A a provedení spodní vstup. Pro kabelovou vývodku je tato velikost vedena v řadě PG21.

Těleso je kovové, práškově lakované a výrobce pro řadu uvádí pracovní teplotu -40 až +125°C, mechanickou životnost nejméně 500 cyklů a krytí IP65 při správně sestaveném a uzavřeném konektoru s odpovídající kabelovou vývodkou. Pro tuto variantu je způsob montáže montáž na panel / stroj a zajištění 4 západky.

Typické použití

• rychle rozpojitelné propojení strojů, rozvaděčů a kabelových svazků,
• průmyslová automatizace a výrobní linky,
• silové i signální vícežilové propojení v rámci kompatibilní vložky EBM,
• servisní náhrady pouzder EMAS stejné velikosti a mechanického provedení.

Technické parametry EBM24GM44

Jak sestavit kompatibilní konektor

Pro velikost 24 pólů používá katalog EMAS následující kompatibilní vložky: EB024CF00 / EB024CP00. Před objednáním ověřte požadované pohlaví vložky, protikus, kabelovou vývodku a mechanické provedení pouzdra. U 32pólové a 48pólové velikosti se sestava skládá ze dvou vložek podle uvedeného rozsahu kontaktů.

Jak vybrat správné pouzdro EMAS EBM

Při náhradě nebo stavbě nové sestavy nestačí porovnat pouze počet pólů. Rozhodující je celý objednací kód, protože jednotlivé varianty se liší směrem kabelového vstupu, způsobem montáže a počtem nebo typem západek. Pro model EBM24GM44 ověřte zejména velikost 24 pólů, vstup spodní, provedení montáž na panel / stroj a systém PG21.

Časté otázky

Co je EBM24GM44?
Jde o panelové prázdné pouzdro výrobce EMAS pro vícepolový konektor řady EBM ve velikosti 24 pólů.

Obsahuje EBM24GM44 kontaktní vložku?
Ne. Tento objednací kód označuje prázdné pouzdro. Kontaktní vložka se objednává samostatně.

Jaký je směr kabelového vstupu?
Tato varianta má spodní vstup a používá velikost kabelové vývodky PG21.

Jak dosáhnout krytí IP65?
IP65 platí pro správně sestavený a uzavřený konektor s odpovídající vložkou, protikusem a vhodnou kabelovou vývodkou.

Lze použít podobně vypadající pouzdro jiné velikosti?
Ne. Pouzdro, kontaktní vložka a protikus musí mechanicky odpovídat stejné velikosti a provedení.
