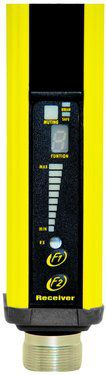

HTB5-4514, HECTOSYSTEMS, bezpečnostní světelná závora kategorie 4, rozlišení 14mm, chráněné pole 450mm, dosah 5m, Advanced
- Naše cena bez DPH
- 26 507,00 Kč
- s DPH 21 %
- 32 073,47 Kč
Popis
HTB5-4514, HECTOSYSTEMS, bezpečnostní světelná závora kategorie 4, rozlišení 14mm, chráněné pole 450mm, dosah 5m, Advanced
HTB5-4514 je bezpečnostní světelná závora HECTOSYSTEMS, řada Advanced, kategorie 4. Provedení má optické rozlišení 14mm, chráněné pole podle kódu 450mm a katalogový maximální dosah 5m.
Provedení, funkce a rozdíly této varianty
Optické rozlišení 14mm je pro tento model rozhodující údaj. Oproti provedením s rozlišením 30–50mm jde o jemnější detekční rozlišení; volbu je nutno vztáhnout k posouzení rizik konkrétního stroje.
Podle ověřené evidence TECHNOLINE představuje číselná část kódu HTB5-4514 délku chráněného pole 450mm. Historické katalogové hodnoty USEFUL nejsou pro určení tohoto rozměru použity. Celková délka profilu 590mm je samostatný katalogový konstrukční údaj.
Řada Advanced umožňuje podle katalogu volbu automatického, manuálního nebo poloautomatického restartu; zvolený režim je nutné nastavit a ověřit při uvádění zařízení do provozu.
Technické parametry HTB5-4514
| Objednací číslo | HTB5-4514 |
|---|---|
| Výrobce | HECTOSYSTEMS |
| Produktová řada | Advanced |
| Bezpečnostní kategorie | 4 |
| Optické rozlišení | 14mm |
| Chráněné pole dle objednacího kódu | 450mm |
| Celková výška profilu | 590mm |
| Počet paprsků | 48 |
| Maximální dosah | 5m |
| Napájení | 24VDC ±20% |
| Reléový výstup | 2× bezpotenciálový reléový NO výstup, max.1A/30VDC |
| Konektory | M23, 16pin + M12, 5pin |
| Ovládací/testovací vstupy | RESTART, MUTING, TEST |
| Max. odběr | 0,4A |
| Doba odezvy | <30ms |
| Krytí (katalog řady) | IP65 |
| Provozní teplota | −10 až +60°C |
| Restart | automatický / manuální / poloautomatický (nastavení řady Advanced) |
Jak správně porovnat tuto variantu
Při porovnání s jinou variantou této řady rozlišujte rozlišení 14mm, chráněné pole 450mm a pracovní dosah 5m. Zkontrolujte také reléové výstupy (2× bezpotenciálový reléový NO výstup, max.1A/30VDC) a konektory (M23, 16pin + M12, 5pin); nelze automaticky nahrazovat jinou kategorií ani řadou.
Otázky k tomuto výrobku
Potvrzená délka chráněného pole výrobku HTB5-4514 je 450mm (TECHNOLINE). Celková konstrukční délka profilu 590mm je jiný rozměr; staré katalogové hodnoty USEFUL za chráněné pole nepovažujeme.
HTB5-4514 má optické rozlišení 14mm a maximální pracovní dosah 5m; bezpečnostní kategorii 4 uvádí katalog výrobce.
Pro HTB5-4514 katalog uvádí M23, 16pin + M12, 5pin, výstup 2× bezpotenciálový reléový NO výstup, max.1A/30VDC a restart: automatický / manuální / poloautomatický (nastavení řady Advanced). Konfiguraci je třeba zkontrolovat podle zapojení výrobce.
Technický základ: TECHNOLINE – potvrzená délka chráněného pole 450mm a údaje z exportu. Další technické údaje jsou převzaty z katalogové dokumentace Red Beam/HectoSystems dané řady; historické rozměry USEFUL mohou být chybné.
Technické parametry
| Objednací kód | HTB5-4514 |
|---|---|
| Výrobce | HECTOSYSTEMS |
| Kategorie | 4 |
| Výška pole | 450mm |
| Dosah | 5m |
| Série | Advance |
| Rozteč paprsků | 14mm |
