QE12-N3G4-P, Lanbao, kabel ke snímači M12/3piny, Úhlový, Samice, délka 4m, PVC, LED sig. PNP

Lanbao QE12-N3G4-P – kabel ke snímači M12/3piny, úhlový 90°, samice, 4 m, PVC s LED indikací PNP

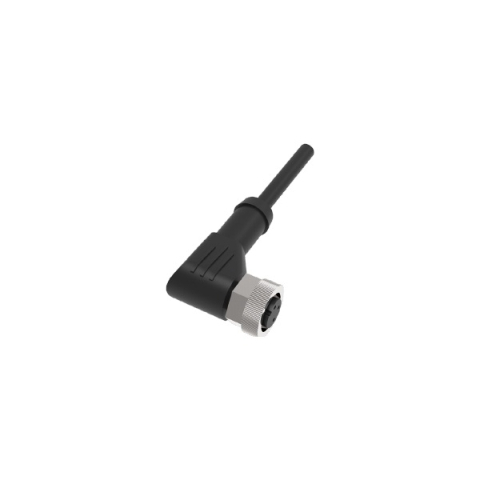

QE12-N3G4-P – PVC kabel 4 m s úhlovým 90° konektorem M12, 3 piny, samice. Druhý konec je volný, bez konektoru, připravený k zapojení do svorkovnice. Zalité provedení konektoru zaručuje krytí IP67 i při ostřiku a vlhkosti v provozu. Použit je pružný PVC plášť pro běžné strojní a montážní prostředí. Úhlové provedení 90° šetří místo tam, kde je nad snímačem málo prostoru, a snižuje riziko zachycení kabelu. V konektoru jsou zalité dvě kontrolky – zelená pro napájení a žlutá pro sepnutý výstup snímače typu PNP – což výrazně zrychluje oživování a hledání závad na stroji.

Hlavní přednosti

• Hotový kabel délky 4 m – bez pájení a osazování konektoru na místě
• Zalitý konektor M12, 3 piny, vnitřní závit (zásuvka) – krytí IP67
• Jmenovitý proud 4 A, napájecí napětí max. 30 V DC
• Provozní teploty −30 až +90 °C, izolační odpor 100 MΩ
• Úhlové provedení 90° pro montáž v úzkých profilech a pod kryty
• Pružný PVC plášť, dobře se ukládá do žlabů a průchodek
• Dvě LED přímo v konektoru: zelená napájení, žlutá sepnutý výstup (PNP)
• Kontaktní část z nikl-měděné slitiny
• A-kódované provedení – rozměrově zaměnitelné s běžnými kabely M12

Technické parametry

• Objednací číslo: QE12-N3G4-P
• Výrobce: Lanbao
• Typ produktu: kabel ke snímači se zalitým konektorem
• Velikost konektoru: M12
• Počet pinů: 3
• Kódování konektoru: A-kódované
• Tvar konektoru: úhlový 90°
• Typ připojení: samice – vnitřní závit (zásuvka)
• Délka kabelu: 4 m
• Druhý konec kabelu: volný, bez konektoru
• Materiál pláště: PVC
• Barva pláště: černá
• Průměr kabelu: Ø4,4 mm
• Průřez vodičů: 3 × 0,34 mm²
• Napájecí napětí: max. 30 V DC
• Jmenovitý proud: 4 A
• Izolační odpor: 100 MΩ
• Materiál kontaktní části: nikl-měděná slitina
• Indikace stavu: ano – zelená LED napájení, žlutá LED sepnutý výstup
• Teplotní rozsah: −30 až +90 °C
• Stupeň krytí: IP67
• Hmotnost: 0,20 kg
• Země původu: CN
• HS kód (Taric): 85444290

Elektrické parametry a teplotní rozsah odpovídají údajům výrobce pro řadu QE12. Rozměrový výkres najdete v záložce ke stažení.

Zapojení a záměnnost s jinými výrobci

Kabel v provedení samice se našroubuje přímo na snímač s konektorem M12 v provedení samec (vnější závit) – to je standardní provedení naprosté většiny válcových i hranatých snímačů, ventilových cívek a světelných závor. Třípinové provedení odpovídá běžným třívodičovým snímačům PNP i NPN s jedním spínacím výstupem (NO nebo NC). Konektor je v A-kódovaném provedení, tedy rozměrově zaměnitelný s běžnými kabely M12 jiných výrobců.

Barevné značení vodičů

• Pin 1 – hnědá: + napájení (L+)
• Pin 3 – modrá: − napájení (M)
• Pin 4 – černá: spínaný výstup

Barevné značení vychází z IEC 60947-5-2 a platí pro naprostou většinu snímačů s konektorem M12. U speciálních provedení (analogový výstup, IO-Link, dvojité výstupy) si obsazení pinů ověřte v dokumentaci snímače.

Dvojitá LED indikace v konektoru (verze PNP)

Konektor typu QE12-N3G4-P je osazen dvěma kontrolkami: zelená LED signalizuje přítomnost napájení a žlutá LED sepnutý výstup snímače. Stav snímače i jeho napájení tak zjistíte pohledem, bez měření multimetrem a bez otevírání rozvaděče.

Indikace je navržena pro snímače se spínáním na kladný pól (PNP, sourcing) – snímač v sepnutém stavu připojuje výstup na plus. PNP je v Evropě nejrozšířenější zapojení a standard u většiny PLC se vstupy typu sinking. Pro snímač typu NPN objednejte provedení QE12-N3G5-N – u nesprávné verze by žlutá LED nesvítila.

Výrobce u kabelů s indikací uvádí napájecí napětí max. 30 V DC, tedy nižší než u provedení bez LED. Pro běžné 24V DC rozvody snímačů to nepředstavuje omezení.

Použití kabelu QE12-N3G4-P v praxi

Kabel se uplatní všude tam, kde jsou nasazeny snímače s konektorem M12 – typicky jednoúčelové stroje, dopravníkové a manipulační linky, balicí a plnicí technika, obráběcí centra a robotická pracoviště. Délka 4 m je nejčastěji používaná – dosáhne z většiny míst stroje až do rozvaděče bez nastavování.

Typické úlohy

• připojení indukčního snímače M12 k digitálnímu vstupu PLC
• propojení optického snímače nebo světelné závory M12 s řídicí jednotkou
• přívod k magnetickému snímači polohy pneumatického válce
• propojení kapacitního snímače hladiny se svorkovnicí rozvaděče
• náhrada poškozeného kabelu při servisním zásahu na lince

Jak vybrat správný kabel ke snímači

Typ QE12-N3G4-P odpovídá kombinaci M12 / 3 piny / samice / úhlový 90° / 4 m / PVC. Pokud vám některý z parametrů nesedí, řiďte se následujícím přehledem:

• Velikost konektoru: M12 je nejrozšířenější velikost v průmyslu, snese silnější vodiče a lépe odolává mechanickému namáhání. M8 volte jen tam, kde je málo místa nebo to vyžaduje tělo snímače.
• Počet pinů: Počet pinů musí odpovídat snímači. Třívodičový snímač s jedním výstupem = 3 piny, snímač se dvěma výstupy nebo s NO i NC = 4 piny, snímač s analogovým výstupem nebo s teplotním čidlem = 5 pinů. Kabel s vyšším počtem pinů lze použít i na snímač s menším počtem, opačně ne.
• Samec, nebo samice: Snímače mají v drtivé většině konektor samec, takže se k nim kupuje kabel samice. Provedení samec se používá pro zapojení do rozvaděčů snímačů, boxů a prodlužovacích kabelů.
• Přímý, nebo úhlový: Přímý má menší zástavbovou šířku v ose snímače, úhlový 90° šetří místo nad snímačem a méně se zachytává. Úhlový se hodí pod kryty a do profilů.
• PVC, nebo PUR: PVC pro běžné suché prostředí a nižší cenu. PUR tam, kde se vyskytují oleje, chladicí emulze, otěr, nízké teploty nebo pohyb ve vlečném řetězu.
• Délka: Volte délku s malou rezervou. Příliš dlouhý kabel vytváří smyčky ve žlabu a zbytečně zvyšuje riziko rušení, příliš krátký nutí do nastavování ve svorkovnici.

Montáž a údržba

• Zkontrolujte, že závit i těsnicí O-kroužek konektoru M12 jsou čisté a bez mechanického poškození.
• Nasaďte konektor tak, aby zapadl vodicí výstupek (drážka) – nikdy netočte maticí násilím proti odporu, ohnuly by se piny.
• Matici dotáhněte rukou. Krytí IP67 je zaručeno až po plném dotažení, nikoli však po přetažení kleštěmi.
• Volný konec zakončete lisovacími dutinkami a označte vodiče podle barevného schématu výše.
• Kabel veďte odděleně od silových a motorových vodičů, ideálně v jiném žlabu nebo alespoň s odstupem, aby se omezilo rušení.
• U úhlového provedení natočte konektor tak, aby kabel vycházel ve směru vedení – ušetříte ohyb hned za konektorem, kde nejčastěji dochází k únavě izolace.
• Průměr kabelu je Ø4,4 mm, průřez vodičů 3 × 0,34 mm² – počítejte s tím při volbě průchodky a dutinek.

Údržba

• Při každé odstávce zkontrolujte dotažení matice a stav pláště v místě průchodky.
• Konektor odpojujte za tělo, nikdy taháním za kabel.
• Zoxidované kontakty nečistěte brusnou metodou – použijte kontaktní sprej a čistý hadřík.

Na co si dát pozor před objednáním

• Málo pinů. Třípinový kabel na čtyřpinový snímač funguje jen tehdy, pokud vám stačí jediný výstup a čtvrtý vodič nepotřebujete.
• PVC do trvale pohyblivé kabeláže. Pro uložení v energetickém řetězu nebo do míst s trvalým ohybem doporučujeme provedení s PUR pláštěm.
• Přetažená matice. Kleště nezvýší krytí, jen zdeformují závit a těsnění.
• Vedení souběžně se silovým kabelem. U analogových signálů a delších tras se rušení projeví kolísáním hodnoty.
• Záměna LED verze NPN a PNP. Kabel bude elektricky fungovat, ale LED zůstane zhasnutá – a přijdete o důvod, proč jste si verzi s indikací kupovali.
• Záměna samce a samice. Nejčastější důvod reklamace. Podívejte se na snímač: má-li vnější závit a kolíky, potřebujete kabel samice.

Další délky a provedení M12/3piny, samice

Stejný typ konektoru vedeme i v těchto variantách – vyberte délku odpovídající vzdálenosti od snímače k rozvaděči:

• QE12-N3F2 – přímý, 2 m, PVC
• QE12-N3F5 – přímý, 4 m, PVC
• QE12-N3G2-N – úhlový 90°, 2 m, PVC, LED NPN
• QE12-N3G2-P – úhlový 90°, 2 m, PVC, LED PNP
• QE12-N3G2 – úhlový 90°, 2 m, PVC
• QE12-N3G5-N – úhlový 90°, 4 m, PVC, LED NPN
• QE12-N3G5 – úhlový 90°, 4 m, PVC

Na co se u kabelu ke snímači vyplatí dát pozor

Nejčastější příčinou výpadků nejsou snímače, ale spoje. Zalitý konektor eliminuje místo, kde se dovnitř dostává vlhkost. Proto se vyplatí použít hotový kabel s továrně zalitým konektorem místo konektoru osazovaného na místě – vyjde levněji než jedna neplánovaná odstávka linky.

Často kladené dotazy

Na jaké snímače se kabel QE12-N3G4-P hodí?

Na všechny snímače a zařízení s A-kódovaným konektorem M12 a 3 piny. Kabel je v provedení samice, tedy se šroubovací maticí, která se natočí na vnější závit snímače.

Jak dlouhý je kabel QE12-N3G4-P a lze ho zkrátit?

Standardní délka je 4 m. Volný konec kabelu je bez konektoru, takže jej lze bez problému zkrátit na potřebnou míru a zakončit dutinkami nebo přímo ve svorkovnici.

Jaké je barevné značení vodičů u 3pinového kabelu M12?

Podle IEC 60947-5-2: pin 1 hnědá, pin 3 modrá, pin 4 černá. Hnědá je kladné napájení, modrá záporné.

Zvládne kabel napájet i výkonnější zátěž?

Kontakty jsou dimenzované na 4 A. Pro spínání běžných PLC vstupů, ventilových cívek a relé to bohatě stačí. Pro motory a topné prvky kabel ke snímači určen není.

Co signalizuje LED na konektoru u typu QE12-N3G4-P?

LED se rozsvítí při sepnutí výstupu připojeného snímače typu PNP. Umožňuje na první pohled ověřit, zda snímač detekuje předmět, aniž byste museli měřit multimetrem nebo sledovat diagnostiku PLC.

Jaké je napájecí napětí a proudová zatížitelnost QE12-N3G4-P?

Výrobce udává pro tuto řadu max. 30 V DC (verze s LED indikací), jmenovitý proud 4 A a izolační odpor 100 MΩ. Provozní teplota −30 až +90 °C.
