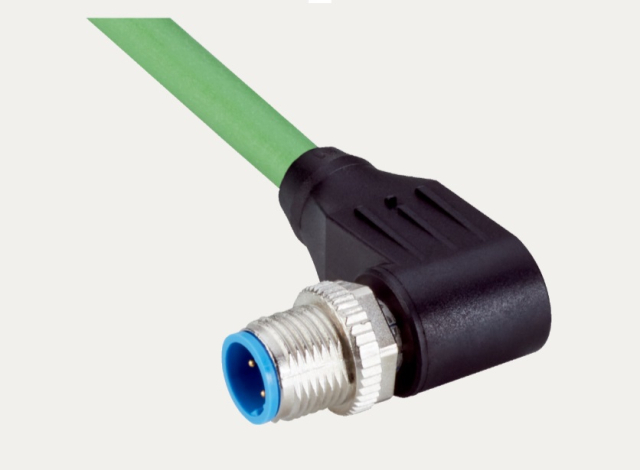

YN2D24-100PN1XLEAX, KABEL S KONEKTOREM, 2106176, Sick
YN2D24-100PN1XLEAX je připojovací kabel se snímačovým konektorem výrobce KABEL S KONEKTOREM. Klíčové parametry: M12, úhlový, samec, 10 m, PUR.
Při výběru příslušenství ke snímači je důležité porovnat přesný objednací kód a všechny parametry ovlivňující mechanickou i elektrickou kompatibilitu. Podobný vzhled nebo shodná velikost konektoru sama o sobě kompatibilitu nezaručuje.
Typické použití
Připojovací kabel se používá pro propojení snímačů s rozvaděčem, I/O modulem nebo řídicím systémem. Při výběru je nutné porovnat velikost konektoru, počet pinů, délku, materiál kabelu a případné LED nebo PNP/NPN provedení.
Technické parametry
| Objednací kód | YN2D24-100PN1XLEAX |
|---|---|
| Výrobce | KABEL S KONEKTOREM |
| Typ produktu | připojovací kabel se snímačovým konektorem |
| Typ konektoru A | Zástrčka, M12, 4-pinový, úhlový, Kódování D |
| Druh připojení kódování B | Volný konec kabelu |
| Zajištění konektorů | Šroubovité připojení |
| Material, konektorový spoj | TPU |
| Barva, konektory | Černá |
| Materiál, rýhovaná matice | Zinkový tlakový odlitek, poniklovaný |
| Kabel | 10 m, 4-žilový, PUR-bezhalogenový |
| Materiál, plášť | PUR-bezhalogenový |
| Barva, plášť | Zelená |
| Průměr vedení | 6,7 mm |
| Průřez vodiče | 0,34 mm² |
| Jmenovité napětí, potrubí | 300 V AC |
| Proudová zatižitelnost | 4 A |
| Druh signálu | Ethernet, PROFINET |
| Vlastnosti přenosu | CAT5e |
| Datová přenosová rychlost | ≤ 0,1 Gbit/s |
| Oblast použití | Provoz tažného řetězu Oblast oleje/maziva |
| Stupeň krytí | IP65 / IP66K / IP67 |
| Velikost konektoru | M12 |
| Tvar | úhlový |
| Provedení | samec |
| Délka kabelu | 10 m |
| Materiál kabelu | PUR |
Jak vybrat správnou variantu
Porovnejte objednací kód, typ produktu, velikost konektoru, počet pinů, tvar a provedení, délku a materiál kabelu, krytí a případné elektrické provedení. Při náhradě existujícího dílu je nejbezpečnější vycházet z přesného označení původního výrobku.
Související kategorie a informace
Časté otázky
Co je YN2D24-100PN1XLEAX za produkt?
Podle zdrojových dat jde o připojovací kabel se snímačovým konektorem výrobce KABEL S KONEKTOREM. Přesné provedení najdete v tabulce technických parametrů.
Jak vybrat správnou náhradu za YN2D24-100PN1XLEAX?
Porovnejte přesný objednací kód, mechanické provedení, velikost konektoru, počet pinů, elektrické provedení a další parametry uvedené u konkrétního produktu.
Co zkontrolovat před objednáním?
Přesný objednací kód, konektor M8/M12, počet pinů, provedení samec/samice, tvar, délku a materiál kabelu nebo další parametry relevantní pro daný typ výrobku.
Kde najdu související indukční snímače?
V kategorii indukční snímače najdete válcové, hranaté a speciální varianty pro průmyslovou automatizaci.
Kde najdu vysvětlení principu a zapojení snímačů?
Praktické informace jsou ve výukovém programu o indukčních snímačích.
Jakou délku kabelu zvolit?
Zvolte délku s rezervou pro vedení kabelovou trasou, ale bez zbytečných smyček. Zohledněte pohyb stroje a případné servisní rozpojení.
Kdy zvolit PUR a kdy PVC kabel?
PUR se často volí pro mechanicky namáhanější a pohyblivější aplikace, PVC pro běžné pevné instalace. Vždy se řiďte konkrétními provozními podmínkami.
Kde najdu samostatné konektory?
Konektory bez hotového kabelu jsou v kategorii konektory ke snímačům.
