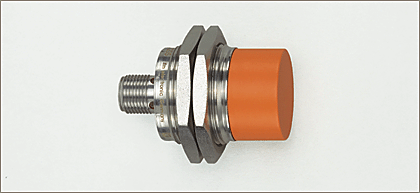

IIB2022-N/US/1G/1D, NI500A, IFM

Kat. číslo: NI500A

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 1 213,25 Kč
s DPH 21 %: 1 468,03 Kč

Popis

Elektrické provedení

Připojení na prověřený, zabezpečený proudový okruh
s nejvyšší hodnotou U = 15 V / I = 50 mA / P = 120 mW

Výstupní funkce

Rozpínač

Jmenovité napětí [V]

8,2 DC (1kΩ)

Připojovací napětí [V]

7,5...30 DC při použití mimo Ex-zonu

Proudová zatížitelnost [mA]

< 30 při použití mimo Ex-zonu

Proudový odběr [mA]

< 1 *)

Vlastní kapacita [nF]

< 250

Vlastní induktivita [µH]

< 120

Reálná spínací vzdálenost (Sr) [mm]

22 ± 10 %

Odchylka spínacího bodu [% z Sr]

-10...10

Hystereze [% z Sr]

1...15

Spínací frekvence [Hz]

100

Korekční faktor

ocel (St37) = 1 / V2A ca. 0,7 / Ms ca. 0,5 / Al ca. 0,4 / Cu ca. 0,3

Okolní teplota [°C]

-20...70

Krytí, tř.krytí

IP 67, II

Odolnost vůči rázům / vibracím

30g (11 ms) / 10-55 Hz (1 mm)

El.mag.kompatibilita

EN 60947-5-6

MTTF [letá]

2455

Osvědčení

BVS 04 ATEX E 091 X
IECEx BVS 06.0003

Označení přístroje

II 1D Ex iaD 20 T 90°C Ta: -20...70°C
II 1G Ex ia IIB T6 Ta: -20...55°C
II 2G Ex ia IIC T6 Ta: -20...70°C
Ex ia IIB T6 zone 0 Ta: -20...70°C
Ex ia IIC T6 zone 1 Ta: -20...70°C

Materiál pouzdra

Mosaz Speciálně potažená; aktivní plocha: PBT; zástrčka: PA

Funkční signalizace

Spínací stav LED

žlutá (4 x 90°)

Připojení

M12 konekt. připojení

Hmotnost [kg]

0,147

Upozornění

*)rozpojení; (> 2,1 mA vedení)

Příslušenství (dodávané)

2 Upevňovací matice

Technické parametry

Objednací kód	NI500A
Výrobce	IFM
