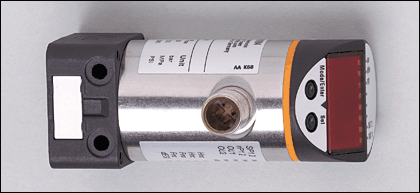

PN-001BRBR18-QFRKG/US/ /V, PN7809, IFM

Naše cena: bez DPH 8.169,60 Kč
s DPH 9.885,22 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PN7809
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení Druh tlaku: relativní tlak
Tlakový vzduch ****)
Elektrické provedení DC PNP/NPN
Výstupní funkce 2 x spínač / rozpínač programovatelný nebo 1 x spínač rozpínač programovaelný + 1 x rozpínač (diagnostická funkce)

Provozní napětí [V]18...36 DC ¹)
Proudová zatížitelnost [mA]250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Ochrana proti přepětí až do 40 V
Funkce "hlídací pes" integrována ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 50

Odolnost proti tlaku 20000 mbar290 PSI2000 kPa
Trhací tlak min. 30000 mbar435 PSI3000 kPa

Nastavitelná oblast
Spínací bod, SP -975...1000 mbar-14,1...14,5 PSI-97,5...100,0 kPa
Zpětný spínací bod, rP -980...995 mbar14,2...14,4 PSI-98,0...99,5 kPa
V krocích po 5 mbar0,1 PSI0,5 kPa

Nastavení z výroby SP1 = -500 mbar; rP1 = -540 mbar
SP2 = 500 mbar; rP2 = 460 mbar
Možnosti programování hystereze / okénková funkce; spínač / rozpínač; diagnostická funkce; spínací logika; zpoždění při přítahu / odpadu; tlumení; zobrazovací jednotka

přesnost / odchylky
(v % rozpětí)
Přesnost spínacího bodu < ± 0,5
Odchylka od charakteristiky *) < ± 0,25 (BFSL) / < ± 0,5 (LS)
Hystereze < ± 0,25
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,05
teplotní koeficienty (TK) v teplotním rozsahu 0...60° C (v % rozpětí na 10 K)
největší TK nulového bodu 0,2
největší TK rozpětí 0,2


PN7809
Doba zpoždění při zapnutí [s]0,3
Spínací frekvence [Hz]≤ 170
Nastavitelná doba zpoždění dS, dr [s]0; 0,2...50
Okolní teplota [°C]-25...85
Teplota média [°C]0...60
Skladovací teplota [°C]-25...85
Krytí, tř.krytí IP 67, III
Izolační odpor [MΩ]> 100 (500 V DC)
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 50 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]284
Materiál pouzdra V2A (1.4301); PPS; PC (Macrolon); PBT (Pocan); PEI; FPM (Viton); EPDM/X (Santopren)
Materiál, který je v kontaktu s médiem V4A (1.4567); Mosaz; FPM (Viton); PPS; silicium (pokryto vrstvou)
Displej
zobrazovací jednotka  3 x LED zelená
Spínací stav  2 x LED žlutá
Funkční signalizace  4-poziční alfanumerický display
Měřené hodnoty  4-poziční alfanumerický display
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,174
Upozornění
¹) podle EN50178, SELV, PELV
*) BFSL = Best Fit Straight Line (nastavení na nejmenší hodnotu) / LS = nastavení mezního bodu
**) při oklesech teplot < 10 K
***) v % rozpětí za 6 měsíců
****) jiná média na objednávku
Příslušenství (volitelné)
Upevňovací sada pro nosnou lištu TH 35-7,5 podle EN60715 (objednací číslo E37340)
Adaptér R1/8 na R1/8 (objednací číslo E37350)
Montážní sada T pro trubky (objednací číslo E37360)
prodloužení závitu 1/8" (obj. číslo E30075)
zástrčkový přípoj pro normovanou hadici Ø 6 mm (obj. číslo E30076)
zástrčkový přípoj pro normovanou hadici Ø 8 mm (obj. číslo E30077)

Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  PN7809  —  26.07.2010
