PR30-TM20D, LANBAO, optická závora – vysílač, Sn 20 m, kabel 2 m

PR30-TM20D – Vysílač jednocestné optické závory

PR30-TM20D od výrobce LANBAO je vysílač jednocestné optické závory určený pro trvalý provoz v průmyslu. Vysílač a přijímač stojí proti sobě; snímač spíná, když objekt přeruší paprsek mezi nimi. Z optických principů nabízí největší dosah a nejvyšší spolehlivost bez ohledu na barvu a povrch objektu.

Klíčové vlastnosti

• Snímací vzdálenost 20 m.
• Napájení 10–30 V DC.
• Připojení kabel 2 m.

Technické parametry PR30-TM20D

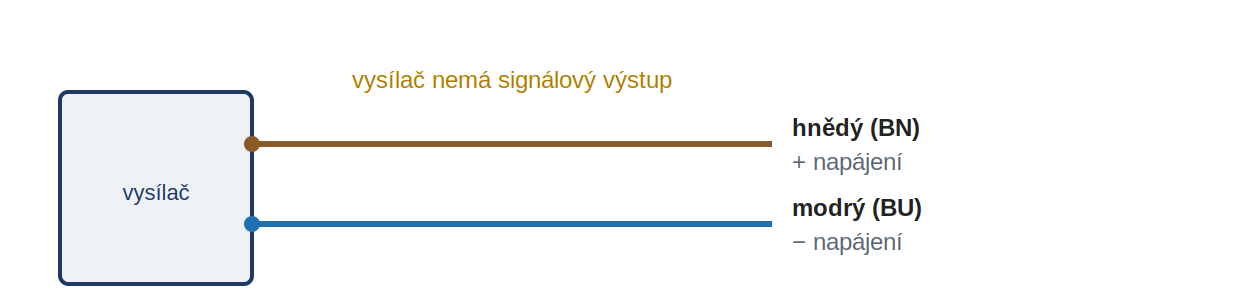

Zapojení PR30-TM20D podle barev vodičů

Vysílač má jen dva vodiče – napájení. Žádný signálový výstup nemá, protože vyhodnocení přerušení paprsku dělá přijímač. Vysílač jen svítí, dokud je napájený.

Jednocestná závora je dvoudílná: k tomuto vysílači je potřeba odpovídající přijímač se stejným dosahem, oba musí být napájené a namontované proti sobě v ose paprsku. Přijímač je samostatný objednací kód – napište nám a doplníme k vysílači správný.

Barevné značení odpovídá normě IEC 60947-5-2. Skutečné obsazení pinů a vodičů vždy porovnejte se schématem v katalogovém listu snímače (záložka Ke stažení).

Vysílač má pouze napájení, signálový výstup nemá.

Stejný snímač v jiném provedení připojení

• PR30-TM20D-E2 – stejný snímač s konektorem M12/4 piny

Kabelové provedení je levnější, ale při výměně snímače je potřeba přetáhnout celý kabel. Konektorová varianta se vyměňuje za minutu a hodí se tam, kde na odstávku není čas.

Typické použití

• detekce na velké vzdálenosti napříč dopravníkem nebo halou
• hlídání průchodu palet, kartonů a beden
• počítání objektů bez ohledu na jejich barvu a lesk
• detekce tmavých, matných i průsvitných objektů
• kontrola vstupu do prostoru stroje a hlídání vjezdu

Jak vybrat a na co si dát pozor

• Kabelový vývod: levnější varianta, ale při výměně snímače je potřeba přetáhnout celý kabel. Pokud potřebujete rychlou výměnu, zvolte model s konektorem (přípona -E1 pro M8, -E2 pro M12).

Podobné modely ve stejné řadě

• PR18G-TM20D
• PR18G-TM20D-E2
• PR30-TM20D-E2

Často kladené otázky

Jaká je snímací vzdálenost PR30-TM20D?

Snímací vzdálenost (Sn) je 20 m.

Jak se PR30-TM20D připojuje?

PR30-TM20D je dodáván s připojením: kabel 2 m. Kabel je součástí snímače, druhý konec je volný pro zapojení do svorkovnice.

Potřebuji koupit vysílač i přijímač zvlášť?

Ano. Jednocestná závora je dvoudílná — vysílač a přijímač jsou samostatné objednací kódy a oba musí být napájené a namontované proti sobě v ose paprsku.

Existují jiné varianty PR30-TM20D?

Ve stejné řadě nabízíme modely se shodnou snímací vzdáleností a odlišným typem výstupu, funkcí kontaktu nebo způsobem připojení: PR18G-TM20D, PR18G-TM20D-E2, PR30-TM20D-E2.

Podrobný katalogový list s rozměrovým výkresem a schématem zapojení najdete v záložce Ke stažení.
