PR18-TM10D-E2, LANBAO, optická závora – vysílač, M18, Sn 10 m, konektor M12/4 piny

PR18-TM10D-E2 – Vysílač jednocestné optické závory

PR18-TM10D-E2 od výrobce LANBAO je vysílač jednocestné optické závory ve velikosti M18 určený pro trvalý provoz v průmyslu. Vysílač a přijímač stojí proti sobě; snímač spíná, když objekt přeruší paprsek mezi nimi. Z optických principů nabízí největší dosah a nejvyšší spolehlivost bez ohledu na barvu a povrch objektu.

Klíčové vlastnosti

• Snímací vzdálenost 10 m.
• Napájení 10–30 V DC.
• Připojení konektor M12/4 piny.

Technické parametry PR18-TM10D-E2

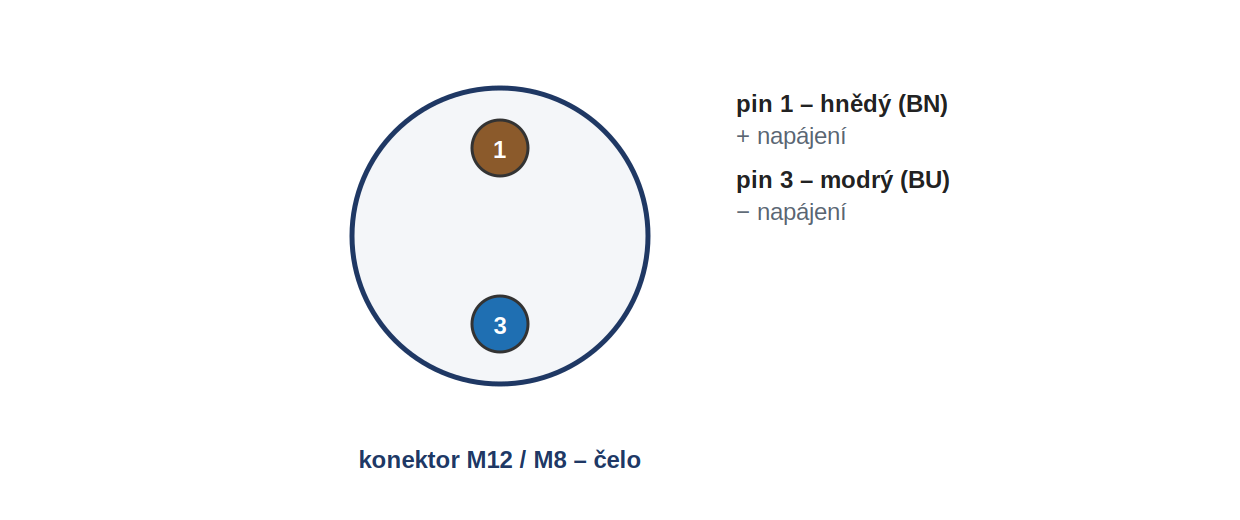

Zapojení PR18-TM10D-E2 podle barev vodičů

Vysílač má jen dva vodiče – napájení. Žádný signálový výstup nemá, protože vyhodnocení přerušení paprsku dělá přijímač. Vysílač jen svítí, dokud je napájený.

Jednocestná závora je dvoudílná: k tomuto vysílači je potřeba odpovídající přijímač se stejným dosahem, oba musí být napájené a namontované proti sobě v ose paprsku. Přijímač je samostatný objednací kód – napište nám a doplníme k vysílači správný.

Osazeny jsou piny 1 a 3, takže postačí třípinový kabel.

Barevné značení odpovídá normě IEC 60947-5-2. Skutečné obsazení pinů a vodičů vždy porovnejte se schématem v katalogovém listu snímače (záložka Ke stažení).

Vysílač má pouze napájení, signálový výstup nemá.

Připojovací kabel k PR18-TM10D-E2

Snímač má konektor M12, 4 piny, provedení samec (vnější závit s kolíky), takže k němu patří kabel v provedení samice. Kabel není součástí dodávky.

• QE12-N4G5-N – M12, 4 piny, samice, úhlový 90°, 5 m, PVC, s LED indikací
• QE12-N3G5-P – M12, 3 piny, samice, úhlový 90°, 5 m, PVC, s LED indikací PNP
• QE12-N3G5-N – M12, 3 piny, samice, úhlový 90°, 5 m, PVC, s LED indikací NPN

Snímač má jeden výstup, takže postačí třípinový kabel. Čtyřpinový lze použít také – čtvrtý vodič zůstane nezapojený.

Provedení PUR: kabel M12 samice s pláštěm PUR (pro oleje, chladicí emulze, otěr, nízké teploty a uložení ve vlečném řetězu) v katalogu zatím nevedeme. Napište nám a zajistíme jej. Kabel s pláštěm PVC je určen pro běžné suché strojní prostředí.

LED indikace sepnutého výstupu v konektoru je navržená pro provedení PNP NO. U ostatních kombinací výstupu kabel elektricky funguje, ale kontrolka sepnutí signalizovat nemusí – v takovém případě zvolte kabel bez indikace.

Stejný snímač v jiném provedení připojení

• PR18-TM10D – stejný snímač s pevně vyvedeným kabelem 2 m

Typické použití

• detekce na velké vzdálenosti napříč dopravníkem nebo halou
• hlídání průchodu palet, kartonů a beden
• počítání objektů bez ohledu na jejich barvu a lesk
• detekce tmavých, matných i průsvitných objektů
• kontrola vstupu do prostoru stroje a hlídání vjezdu

Jak vybrat a na co si dát pozor

• Konektorové připojení M12/4 piny: k provozu je potřeba samostatný připojovací kabel s odpovídajícím konektorem – najdete jej v kategorii Kabely s konektorem.

Podobné modely ve stejné řadě

• PR18-TM10D
• PR18-TM10DNC
• PR18-TM10DNC-E2
• PR18-TM10DNO-E2
• PR18-TM10DNR

Často kladené otázky

Jaká je snímací vzdálenost PR18-TM10D-E2?

Snímací vzdálenost (Sn) je 10 m.

Jak se PR18-TM10D-E2 připojuje?

PR18-TM10D-E2 je dodáván s připojením: konektor M12/4 piny. Připojovací kabel s odpovídajícím konektorem je potřeba objednat samostatně.

Jaký kabel potřebuji k PR18-TM10D-E2?

Kabel s konektorem M12 v provedení samice. V katalogu vedeme QE12-N4G5-N (4 piny, 5 m, PVC); u snímačů s jedním výstupem lze použít i třípinové QE12-N3G5-P nebo QE12-N3G5-N. Kabel není součástí dodávky.

Potřebuji koupit vysílač i přijímač zvlášť?

Ano. Jednocestná závora je dvoudílná — vysílač a přijímač jsou samostatné objednací kódy a oba musí být napájené a namontované proti sobě v ose paprsku.

Existují jiné varianty PR18-TM10D-E2?

Ve stejné řadě nabízíme modely se shodnou snímací vzdáleností a odlišným typem výstupu, funkcí kontaktu nebo způsobem připojení: PR18-TM10D, PR18-TM10DNC, PR18-TM10DNC-E2, PR18-TM10DNO-E2.

Podrobný katalogový list s rozměrovým výkresem a schématem zapojení najdete v záložce Ke stažení.
