LE17SF05DLO, LANBAO, indukční snímač hranatý, 17x17x28mm, Sn 5 mm, 2vodičový (2-drát), NO, kabel 2 m

LE17SF05DLO – Indukční snímač přiblížení v hranatém pouzdře

LE17SF05DLO (LANBAO) je indukční snímač přiblížení v hranatém pouzdře v pouzdře 17x17x28mm. Bezkontaktně detekuje kovové objekty elektromagnetickým polem; hranaté pouzdro se šroubuje na plochu, takže nepotřebuje závitový otvor ani matice.

Klíčové vlastnosti

• Snímací vzdálenost 5 mm – jmenovitá hodnota pro standardní ocelový cíl.
• Výstup 2vodičový (2-drát), kontakt NO – spínací – připojení na digitální vstup PLC nebo na cívku relé.
• Napájení 10–30 V DC.
• Montáž zapuštěná (flush).
• Připojení kabel 2 m.
• Krytí IP67 – odolnost proti prachu a krátkodobému ponoření.

Jak indukční snímač funguje

Cívka v čele snímače vytváří vysokofrekvenční magnetické pole. Když se do pole dostane kovový předmět, indukují se v jeho povrchu vířivé proudy, které z pole odebírají energii a tlumí ho. Jakmile útlum překročí nastavenou hranici, vyhodnocovací obvod sepne výstup. Celé to proběhne bez jakéhokoli dotyku, takže snímač nemá mechanicky opotřebitelné části.

Princip vysokofrekvenční oscilace: pole cívky, vířivé proudy v kovovém cíli a jejich tlumicí účinek.

Korekční faktor – proč na hliníku dosáhne jinam než na ocel

Jmenovitá snímací vzdálenost platí pro standardní ocelový cíl. U jiných kovů se zkracuje korekčním faktorem. Skutečnou vzdálenost spočítáte jako jmenovitou Sn vynásobenou faktorem materiálu.

Standardní cíl a tolerance

Standardní cíl je podle katalogu výrobce čtvercová deska z oceli St37 o tloušťce 1 mm. Délka strany se rovná větší z hodnot: průměr snímací plochy, nebo trojnásobek snímací vzdálenosti. Menší cíl znamená kratší dosah. Tolerance snímací vzdálenosti je ±10 %, takže nikdy nenastavujte pracovní bod přesně na hranici Sn.

Technické parametry LE17SF05DLO

Zapojení LE17SF05DLO podle barev vodičů

Dvouvodičový snímač nemá samostatný signálový vodič – zátěž (vstup PLC, cívka relé) se zapojuje do série se snímačem. Před nasazením porovnejte zbytkový proud a pokles napětí snímače s minimálními hodnotami vstupu, na který jej připojujete.

Barevné značení odpovídá normě IEC 60947-5-2. Skutečné obsazení pinů a vodičů vždy porovnejte se schématem v katalogovém listu snímače (záložka Ke stažení).

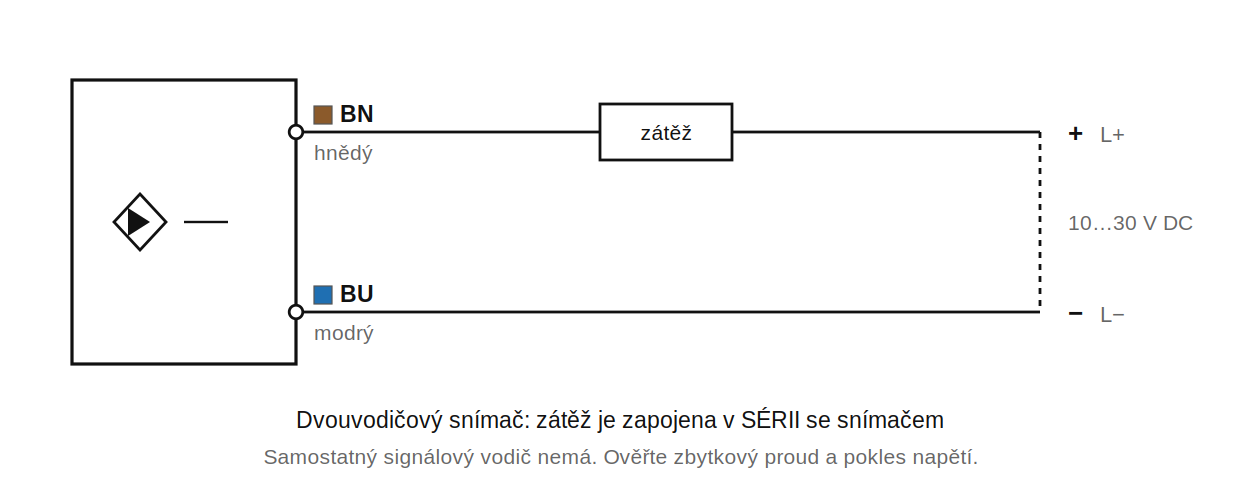

Dvouvodičové zapojení – zátěž je v sérii se snímačem.

Montáž a volný prostor

Snímač má zapuštěné (flush) čelo, takže jej lze zašroubovat až po čelo do kovové konstrukce bez ovlivnění funkce. Cenou za to je kratší snímací vzdálenost proti nezapuštěné verzi.

Zapuštěná montáž: čelo smí být v rovině s kovem.

Vzájemné ovlivňování snímačů

Dva snímače namontované blízko sebe se mohou vzájemně ovlivňovat. Pokud potřebujete snímat na dvou místech vedle sebe, dodržte boční odstup podle rozměrového výkresu snímače, nebo snímače přesaďte tak, aby jejich čela nemířila do stejného prostoru.

Pracovní vzdálenost nastavujte na 70 až 80 % jmenovité Sn, tedy u tohoto modelu bezpečně pod 5 mm. Tolerance je ±10 % a vzdálenost se navíc mění s teplotou a napájecím napětím.

Typické použití

• montáž na plochý rám nebo profil bez vrtání závitového otvoru
• detekce polohy v úzkých a stísněných prostorech stroje
• hlídání dorazů a koncových pozic manipulátorů
• kontrola přítomnosti kovového dílu v paletce nebo zásobníku
• aplikace, kde je potřeba snímat ze strany a ne z osy

Jak vybrat a na co si dát pozor

• Zapuštěná (flush) montáž: snímač lze zašroubovat až po čelo do kovové konstrukce, aniž by se ovlivnila jeho funkce. Proti nezapuštěné variantě má ale kratší snímací vzdálenost.
• Dvouvodičové zapojení: snímač se zapojuje do série se zátěží. Před nasazením zkontrolujte zbytkový proud a pokles napětí proti minimálním hodnotám vstupu, na který snímač připojujete.
• Kontakt NO (spínací): výstup se aktivuje při detekci objektu. Potřebujete-li opačnou logiku, existuje varianta NC.
• Kabelový vývod: levnější varianta, ale při výměně snímače je potřeba přetáhnout celý kabel. Pokud potřebujete rychlou výměnu, zvolte model s konektorem (přípona -E1 pro M8, -E2 pro M12).
• Krytí IP67: odolnost proti prachu a krátkodobému ponoření. Není určeno pro trvalý ponor ani pro vysokotlaké mytí – tam je potřeba IP69K.
• Snímací vzdálenost 5 mm je jmenovitá hodnota pro standardní ocelový cíl. U nerezu, mosazi, hliníku nebo mědi se zkracuje redukčním faktorem – pokud detekujete barevné kovy, počítejte s rezervou nebo zvolte model s korekčním faktorem 1.

NO, nebo NC – a proč to není jen otázka pohodlí

NO (spínací) je výstup aktivní při detekci. NC (rozpínací) je aktivní v klidu a při detekci rozepne. Rozdíl je bezpečnostní: u NC vyvolá přerušený vodič stejnou reakci jako detekce, takže se závada projeví hned. U NO zůstane přerušený kabel bez povšimnutí, dokud někdo nezkusí sepnout.

Tento model má kontakt NO – spínací.

Podobné modely ve stejné řadě

• LE17SF05DLC
• LE17SF05DNC
• LE17SF05DNO
• LE17SF05DPC
• LE17SF05DPO

Často kladené otázky

Má LE17SF05DLO výstup PNP nebo NPN?

LE17SF05DLO má výstup 2vodičový (2-drát) s kontaktem NO – spínací. Zkontrolujte, že vstup vašeho PLC odpovídá tomuto typu výstupu.

Jaká je snímací vzdálenost LE17SF05DLO?

Snímací vzdálenost (Sn) je 5 mm. Jde o jmenovitou hodnotu pro standardní ocelový cíl; u barevných kovů je dosah kratší.

Jak se LE17SF05DLO připojuje?

LE17SF05DLO je dodáván s připojením: kabel 2 m. Kabel je součástí snímače, druhý konec je volný pro zapojení do svorkovnice.

Jak se zapojuje dvouvodičový snímač LE17SF05DLO?

Hnědý vodič na plus, modrý na mínus a zátěž se zapojuje do série se snímačem – samostatný signálový vodič dvouvodičové provedení nemá.

Proč zvolit hranaté pouzdro místo válcového M12/M18?

Hranaté pouzdro se přišroubuje na plochu dvěma šrouby a nevyžaduje závitový otvor s maticemi. Hodí se tam, kde není prostor pro válcové tělo nebo kde je potřeba snímat ze strany.

Podrobný katalogový list s rozměrovým výkresem a schématem zapojení najdete v záložce Ke stažení.
