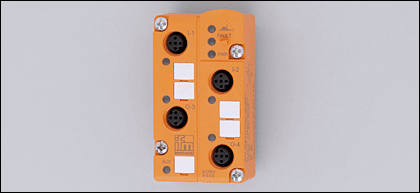

ClassicL45 2DI 2DO T M12, AC2507, IFM

Naše cena: bez DPH 3.661,60 Kč
s DPH 4.430,54 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC2507
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 2 vstupy / 2 výstupy
Výstupní funkce tranzistor PNP
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 150

Vstupy
Zapojení 		DC PNP
Napájení senzoru AS-i
Rozsah napájení [V]18...30 DC **)
proudová zatížitelnost pro všechny vstupy najednou [mA]100
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]> 11
Vstupní proud High/Low [mA]> 6 / < 2
AS-Interface / rozšíření adres je možné Verze 2.1 / ne

Výstupy
Galvanicky odděleno ano
Ochrana proti zkratu ano
Funkce "hlídací pes" integrována ano
Proudová zatížitelnost pro každý výstup [mA]1000 *)
Externí napájecí zdroj podle PELV
Rozsah napájení [V]24 DC (15...30 DC) **)
proudová zatížitelnost pro modul [mA]2000


AC2507
Okolní teplota [°C]-25...70
Krytí IP 67
AS-i Verze 2.1
AS-i Profil S-3.0.E
E/A-konfigurace [Hex] 3
ID-kód [Hex] 0.E
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
MTTF [letá]210
Materiál pouzdra PBT (Pocan)
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

Připojení kontaktní kolíky na spodní části FK-E
obsazení datových bitů
Datový bitD0D1D2D3
vstup12--
zástrčkaI-1I-2--
Pin2+42+4- -
výstup--12
zástrčka--O-3O-4
Pin--44

Hmotnost [kg]0,113
Upozornění
*) spotřební kategorie (DC13): schopnost zapínání a vypínání pro řízení elektromagnetů je dimenzovaná do 20 W (podle IEC 60947-5-1)
vstupy a výstupy nesmějí být galvanicky propojeny
**) přes plochý kabel
žádný z přípojů: I-, I+, I1, I2 nesmí být spojen s externím potenciálem, protože jsou galvanicky spojeny s AS-i kabelem

Zapojení kontaktů
Vstupy
1: napájení senzoru L+
2+4: (vnitřně přemostěno)
datový vstup
3: napájení senzoru L-

výstup
3: externí napětí -
4: spínací výstup +
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC2507  —  18.11.2004
