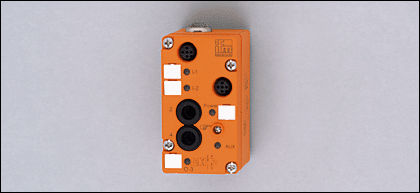

AirBox 2DI 1PO M12, AC2048, IFM

Naše cena: bez DPH 5.905,25 Kč
s DPH 7.145,35 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC2048
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 2 vstupy / 1 výstup jako přepínač (monostabilní)
Výstupní funkce odvětrání integrováno; napájení ventilů externí 24 V DC
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 165

Vstupy
Zapojení 		PNP
Napájení senzoru AS-i
Rozsah napájení [V]20...30 DC
proudová zatížitelnost pro všechny vstupy najednou [mA]100
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]> 10
Vstupní proud High/Low [mA]> 3 / < 1,5

Výstupy
Pneumatický systém jeden 4/2-cestný-sedlový ventill
Oblast pracovního tlaku [bar]3...8 **)
Množství vzduchu při 6/5 bar [l/min]500
Množství vzduchu při 6/0 bar [l/min]700
Požadavky na tlakový vzduchu filtrovaný (5 µm); mazaný (ISO-VG10) nebo nemazaný 1)
Pomocný vzduch 90 % vakuum [bar]3...8
Konektor s hadicí [Typ/mm] Legris LF 3000/8 / LF 3000/4
Funkce "hlídací pes" integrována ano
Externí napájecí zdroj podle PELV
Rozsah napájení [V]18...30 DC


AC2048
Okolní teplota [°C]0...55 *)
Krytí IP 65
AS-i Profil S-3.F
E/A-konfigurace [Hex] 3
ID-kód [Hex] F
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
Materiál pouzdra PBT
Funkční signalizace
Provoz LEDzelená
Funkce LEDžlutá

Připojení kontaktní kolíky na spodní části FK-E nebo PG
obsazení datových bitů
Datový bitD0D1D2D3
zástrčkaI-1 / Pin 4 I-1 / Pin2; I-2 / Pin 4 O-3—

Hmotnost [kg]0,248
Upozornění
*) nasazení pod 0 °C je možné při speciální úpravě tlakového vzduchu
**) včetně možných tlakových špiček
1) Informace k tlakovému vzduchu a k EMV/ESD na internetu na: www.ifm.com/cz

Zapojení kontaktů
I-1
1: napájení sensoru L+
2: datový vstup 2
3: napájení sensoru L-
4: datový vstup 1

I-2
1: napájení sensoru L+
4: datový vstup 2
3: napájení sensoru L-
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC2048  —  11.01.2005
