PTE-PM5DFB-E2, LANBAO, reflexní optická závora, Sn 0–5 m, NO i NC, konektor M12/4 piny

PTE-PM5DFB-E2 – Reflexní optická závora se zrcátkem (retroreflexní)

PTE-PM5DFB-E2 (LANBAO) je reflexní optická závora se zrcátkem (retroreflexní). Vysílač a přijímač jsou v jednom pouzdře a paprsek se vrací od odrazky; snímač spíná při přerušení paprsku. Kabeláž je tak potřeba jen na jedné straně.

Klíčové vlastnosti

• Snímací vzdálenost 0–5 m.
• Výstup NPN i PNP, kontakt NO i NC (programovatelný) – připojení na digitální vstup PLC nebo na cívku relé.
• Napájení 10–30 V DC.
• Připojení konektor M12.
• Krytí IP67 – odolnost proti prachu a krátkodobému ponoření.
• Pracovní teplota −15 až 55 °C.

Technické parametry PTE-PM5DFB-E2

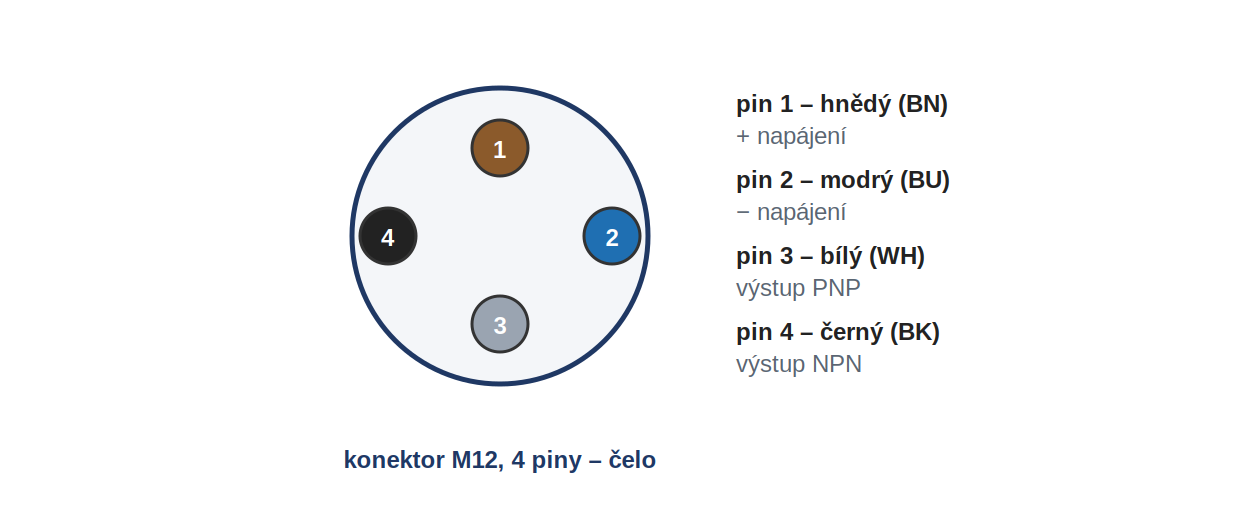

Zapojení PTE-PM5DFB-E2 podle barev vodičů

Snímač má výstup PNP i NPN současně. Zapojte ten, který odpovídá vstupu vašeho PLC, a druhý nechte nezapojený. Jeden model tak pokryje evropské i asijské řídicí systémy.

U tohoto provedení je podle katalogu výrobce mínus na pinu 2 a výstup PNP na pinu 3, tedy odlišně od běžného obsazení konektoru M12. Před zapojením obsazení pinů porovnejte se schématem v katalogovém listu a použijte čtyřpinový kabel.

Barevné značení odpovídá normě IEC 60947-5-2. Skutečné obsazení pinů a vodičů vždy porovnejte se schématem v katalogovém listu snímače (záložka Ke stažení).

Provedení s výstupem PNP i NPN současně podle katalogu výrobce.

Připojovací kabel k PTE-PM5DFB-E2

Snímač má konektor M12, 4 piny, provedení samec (vnější závit s kolíky), takže k němu patří kabel v provedení samice. Kabel není součástí dodávky.

• QE12-N4G5-N – M12, 4 piny, samice, úhlový 90°, 5 m, PVC, s LED indikací

Tento model má dva výstupy (NO i NC), proto potřebuje čtyřpinový kabel. Třípinový by druhý výstup nepřenesl.

Provedení PUR: kabel M12 samice s pláštěm PUR (pro oleje, chladicí emulze, otěr, nízké teploty a uložení ve vlečném řetězu) v katalogu zatím nevedeme. Napište nám a zajistíme jej. Kabel s pláštěm PVC je určen pro běžné suché strojní prostředí.

LED indikace sepnutého výstupu v konektoru je navržená pro provedení PNP NO. U ostatních kombinací výstupu kabel elektricky funguje, ale kontrolka sepnutí signalizovat nemusí – v takovém případě zvolte kabel bez indikace.

Stejný snímač v jiném provedení připojení

• PTE-PM5DFB – stejný snímač s pevně vyvedeným kabelem 2 m

Typické použití

• detekce přes dopravník, kde nechcete vést kabel na druhou stranu
• hlídání průjezdu vozíků a vjezdů do prostoru
• počítání beden a palet s jedním napájeným bodem
• aplikace se středním dosahem a snadnou justáží
• náhrada jednocestné závory při omezení instalace

Jak vybrat a na co si dát pozor

• Kontakt NO i NC: logiku výstupu lze zvolit podle zapojení, takže jeden model pokryje spínací i rozpínací funkci.
• Konektorové připojení M12: k provozu je potřeba samostatný připojovací kabel s odpovídajícím konektorem – najdete jej v kategorii Kabely s konektorem.
• Krytí IP67: odolnost proti prachu a krátkodobému ponoření. Není určeno pro trvalý ponor ani pro vysokotlaké mytí – tam je potřeba IP69K.
• Pracovní teplota −15 až 55 °C platí pro trvalý provoz. Krátkodobé překročení zkracuje životnost a může trvale zhoršit snímací vzdálenost.

NO, nebo NC – a proč to není jen otázka pohodlí

NO (spínací) je výstup aktivní při detekci. NC (rozpínací) je aktivní v klidu a při detekci rozepne. Rozdíl je bezpečnostní: u NC vyvolá přerušený vodič stejnou reakci jako detekce, takže se závada projeví hned. U NO zůstane přerušený kabel bez povšimnutí, dokud někdo nezkusí sepnout.

Tento model má kontakt NO i NC (programovatelný).

Podobné modely ve stejné řadě

• PTE-PM5DFB
• PTF-DM5SK

Často kladené otázky

Má PTE-PM5DFB-E2 výstup PNP nebo NPN?

PTE-PM5DFB-E2 má výstup NPN i PNP s kontaktem NO i NC (programovatelný). Zkontrolujte, že vstup vašeho PLC odpovídá tomuto typu výstupu.

Jaká je snímací vzdálenost PTE-PM5DFB-E2?

Snímací vzdálenost (Sn) je 0–5 m.

Jak se PTE-PM5DFB-E2 připojuje?

PTE-PM5DFB-E2 je dodáván s připojením: konektor M12. Připojovací kabel s odpovídajícím konektorem je potřeba objednat samostatně.

Jaký kabel potřebuji k PTE-PM5DFB-E2?

Kabel s konektorem M12 v provedení samice. V katalogu vedeme QE12-N4G5-N (4 piny, 5 m, PVC); u snímačů s jedním výstupem lze použít i třípinové QE12-N3G5-P nebo QE12-N3G5-N. Kabel není součástí dodávky.

Je odrazka součástí dodávky?

Odrazku (reflektor) je obvykle potřeba objednat samostatně. Její velikost a typ přímo ovlivňuje dosažitelný dosah — kontaktujte nás a doporučíme vhodný typ k tomuto modelu.
