D-Z80L, SMC, (24–48VDC/AC, 3m kabel, C76, Snímač polohy válce)

Naše cena: bez DPH 668,75 Kč
s DPH 809,19 Kč

Recyklační příspěvek 5-32-1 (1Kč/Kg): 0,05 Kč
Výrobce: SMC
Kategorie: Série D-Z
Dostupnost: Na dotaz
Kat. číslo:D-Z80L
Váha[kg]: 0.047 kg
HS Code (Taric): 8536501999
Země původu: JP
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

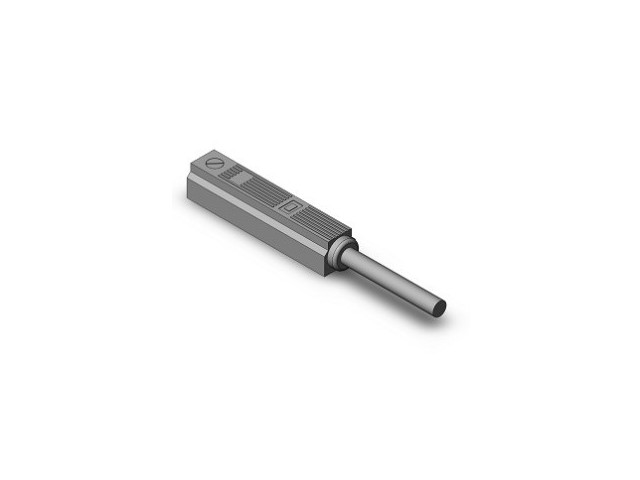

D-Z80L – jazýčkový snímač polohy SMC (reed switch)

D-Z80L je dvouvodičový jazýčkový (reed) magnetický snímač polohy SMC s napájecím napětím 24–48 V DC/AC a proudem zátěže 5–40 mA. Reaguje na permanentní magnet v pístu pneumatického válce a je určen pro série C76, C85, C95 série.

Technické parametry

Objednací kódD-Z80L
Výrobce / značkaSMC Corporation
Typ spínačeJazýčkový (reed switch)
Princip detekceMagnetický – reaguje na magnet v pístu válce
Napájecí napětí24–48 V DC/AC
Proud zátěže5–40 mA
Typ výstupu2-vodičové, normally open (NO), kolmý výstup kabelu
IndikaceBez LED
KabelOlejivzdorný vinylový kabel ø3,4 mm, 0,2 mm², 2 vodiče (hnědý +, modrý –)
Délka kabelu (tato verze)3 m
Dostupné délky kabelu0,5 m (nil) / 3 m (L) / 5 m (Z)
Krytí (IP)IP67
Odolnost nárazům300 m/s²
Způsob montážePásová montáž (band mount) s kluznou lištou
Kompatibilní série válcůC76, C85, C95 série
Pracovní teplota-10 °C až +70 °C
NormyCE

Kompatibilita a montáž

  • Detekce koncové nebo mezilehlé polohy pístu ve válcích série C76, C85, C95 série
  • Dvouvodičové zapojení – jednoduchá integrace do PLC nebo relé
  • Krytí IP67 – vhodné pro průmyslová prostředí s olejem a chladící kapalinou
  • Způsob montáže: Pásová montáž
  • Pokud kabel dosahuje 5 m nebo více, doporučuje se ochranný box CD-P11/CD-P12

Často hledané výrazy: snímač polohy D-Z80L, SMC D-Z80L, jazýčkový snímač válce, reed switch SMC, auto switch D-Z80, magnetický snímač pneumatický válec, C76, C85, C95 série snímač.
