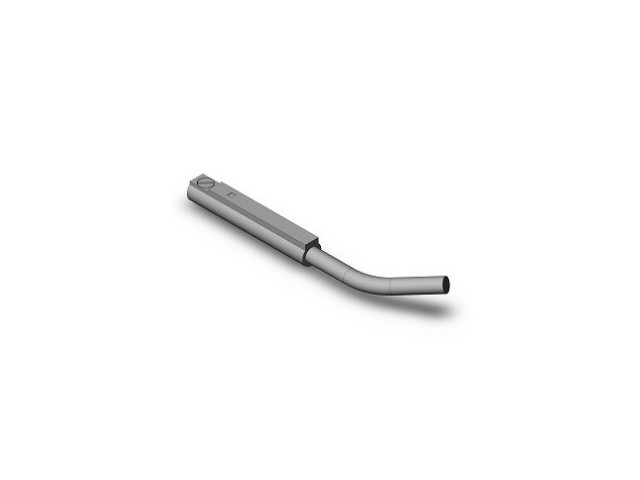

D-A93L – jazýčkový snímač polohy SMC (reed switch)
D-A93L je dvouvodičový jazýčkový (reed) magnetický snímač polohy SMC s napájecím napětím 24 V DC a proudem zátěže 5–40 mA. Reaguje na permanentní magnet v pístu pneumatického válce a je určen pro série CQ2B, NCQ2B série.
Technické parametry
| Objednací kód | D-A93L |
| Výrobce / značka | SMC Corporation |
| Typ spínače | Jazýčkový (reed switch) |
| Princip detekce | Magnetický – reaguje na magnet v pístu válce |
| Napájecí napětí | 24 V DC |
| Proud zátěže | 5–40 mA |
| Vnitřní úbytek napětí | ≤ 2,4 V |
| Typ výstupu | 2-vodičové, normally open (NO), kolmý výstup kabelu |
| Indikace | Červená LED |
| Kabel | Olejivzdorný vinylový kabel ø3,4 mm, 0,2 mm², 2 vodiče (hnědý +, modrý –) |
| Délka kabelu (tato verze) | 3 m |
| Dostupné délky kabelu | 0,5 m (nil) / 3 m (L) / 5 m (Z) |
| Krytí (IP) | IP67 |
| Odolnost nárazům | 300 m/s² |
| Způsob montáže | Pásová montáž (band mount) s kluznou lištou |
| Kompatibilní série válců | CQ2B, NCQ2B série |
| Pracovní teplota | -10 °C až +70 °C |
| Normy | CE |
| Hmotnost | 10 g (0,5 m) / 47 g (3 m) |
Kompatibilita a montáž
- Detekce koncové nebo mezilehlé polohy pístu ve válcích série CQ2B, NCQ2B série
- Dvouvodičové zapojení – jednoduchá integrace do PLC nebo relé
- Krytí IP67 – vhodné pro průmyslová prostředí s olejem a chladící kapalinou
- Způsob montáže: Pásová montáž
- Pokud kabel dosahuje 5 m nebo více, doporučuje se ochranný box CD-P11/CD-P12
