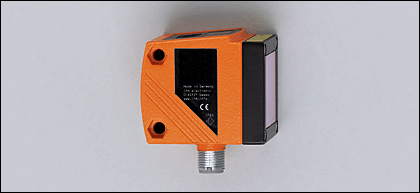

O1DLF3KG, O1D100, IFM

Naše cena: bez DPH 9.085,00 Kč
s DPH 10.992,85 Kč

Výrobce: IFM
Kategorie: Optické snímače a snímače pro rozlišování barev
Dostupnost: Na dotaz
Kat. číslo:O1D100
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému







Elektrické provedení   DC PNP
Výstupní funkce   OUT1: spínač / rozpínač programovatelný
OUT2: spínač / rozpínač programovatelný nebo analogový (4...20 mA / 0...10 V, škálovatelný)

Průměr světelné skvrny [mm]   6 ( Snímací vzdálenost 10 m )

měřící frekvence [Hz]   1...50

Provozní napětí [V]   18...30 DC *)
Proudový odběr [mA]   < 150
Proudová zatížitelnost [mA]   2 x 200

Ochrana proti zkratu   Taktovaný
Odolné proti přepólování   ano
Odolné proti přetížení   ano
Typ životnosti [h]   50000
Displej
Spínací stav  2 x LED žlutá
Provoz  LED zelená
vzdálenost, programování  4-poziční alfanumerický display

Okolní teplota [°C]   -10...60
Skladovací teplota [°C]   -30...80
Krytí, tř.krytí   IP 67, III
Materiál pouzdra   pouzdro: Litý zinek; čelní okénko: sklo; LED-okénko: Polykarbonát
Analogový výstup
Proudový výstup [mA]   4...20 podle IEC 61131-2
maximální zátěž [Ω]   250
Napěťový výstup [V]   0...10 podle IEC 61131-2
min. zátěž [Ω]   5000

El.mag.kompatibilita
EN 60947-5-2
MTTF [letá]   186
Připojení   M12 konekt. připojení

Hmotnost [kg]   0,295
Upozornění
*) napájecí napětí "supply class 2" podle cULus.
Pozor: laserové světlo
Výkon <= 4,1 mW vlnová délka 650 nm
Puls 1,3 ns
Nenahlížet do paprsku
Zabránit kontaktu s laserovým světlem
Laserová třída 2
EN 60825-1:2003-10
Další informace k měřícímu rozsahu / oblasti nasazení získáte prosím z provozního návodu.
Příslušenství (volitelné)
krycí podložka E21133



O1D100


Parametry Nastavitelná oblast nastavení z výroby
Uni mm, m, inch mm
OU1 Hno, Hnc, Fno, Fnc Hno
SP1 200...9999 1000
nSP1 200...9999 800
FSP1 200...9999 1200
OU2 Hno, Hnc, Fno, Fnc, I, U I
SP2 200...9999 2000
nSP2 200...9999 1800
FSP2 200...9999 2200
ASP 0...9999 0
AEP 0...9999 9999
rATE [Hz] 1...50 50
dS1 0...0,1...5 0
dr1 0...0,1...5 0
dS2 0...0,1...5 0
dr2 0...0,1...5 0
dAP 0...0,1...5 0
dIS d1..3; rd1...3; OFF d3

Opakovatelnost / Přesnost
měřící frekvence 50 Hz
  opakovatelnost měřených hodnot Přesnost
  bílá (90 % remise) šedá (18 % remise) bílá (90 % remise) šedá (18 % remise)
200...1000 mm ± 5,0 mm ± 7,5 mm ± 15,0 mm ± 18,0 mm
1000...2000 mm ± 5,5 mm ± 10,0 mm ± 15,0 mm ± 20,0 mm
2000...4000 mm ± 17,5 mm ± 22,5 mm ± 25,0 mm ± 32,0 mm
4000...6000 mm ± 27,5 mm ± 40,0 mm ± 35,0 mm ± 50,0 mm
6000...10000 mm ± 60,0 mm -- ± 70,0 mm --

Opakovatelnost / Přesnost
měřící frekvence 1 Hz
  opakovatelnost měřených hodnot Přesnost
  bílá (90 % remise) šedá (18 % remise) bílá (90 % remise) šedá (18 % remise)
200...1000 mm ± 4,0 mm ± 4,5 mm ± 14,0 mm ± 15,0 mm
1000...2000 mm ± 4,5 mm ± 6,0 mm ± 14,5 mm ± 16,0 mm
2000...4000 mm ± 13,5 mm ± 14,5 mm ± 23,5 mm ± 24,0 mm
4000...6000 mm ± 19,0 mm ± 21,0 mm ± 29,0 mm ± 31,0 mm
6000...10000 mm ± 37,0 mm -- ± 47,0 mm --

snímací vzdálenost na černou (6 % remize) <= 4000 mm
Hodnoty platí pro
- konstantní podmínky okolí: 23 °C / 960 hPa
- Rušivé světlo na objektu max.: 8 klx
- minimální doba zapnutí v minutách: 10
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  O1D100  —  05.10.2010
