PTL-BC200SKT3-D, LANBAO, difuzní optický snímač, 76x65x25mm, Sn 200 cm, reléový, NO i NC, šroubové svorky

PTL-BC200SKT3-D – Difuzní fotoelektrický snímač (odraz od materiálu)

PTL-BC200SKT3-D od výrobce LANBAO je difuzní fotoelektrický snímač (odraz od materiálu) v pouzdře 76x65x25mm určený pro trvalý provoz v průmyslu. Vysílač i přijímač jsou v jednom pouzdře a snímač reaguje na světlo odražené přímo od povrchu objektu — nepotřebuje tedy protikus ani odrazku.

Klíčové vlastnosti

• Snímací vzdálenost 200 cm.
• Výstup reléový, kontakt NO i NC (programovatelný) – připojení na digitální vstup PLC nebo na cívku relé.
• Napájení 12–250 V AC/DC.
• Připojení šroubové svorky.

Technické parametry PTL-BC200SKT3-D

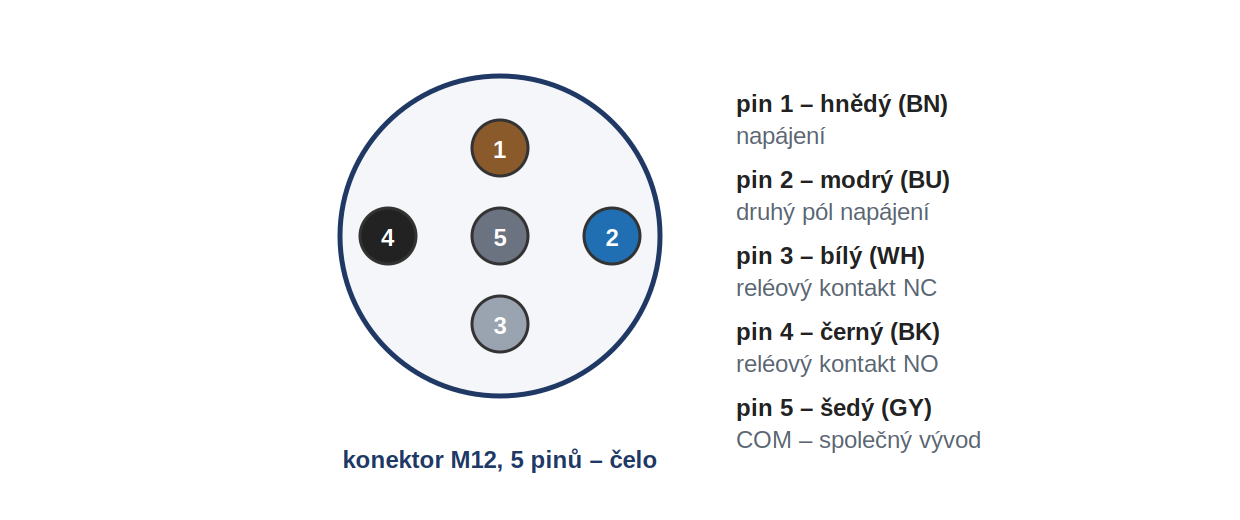

Zapojení PTL-BC200SKT3-D podle barev vodičů

Reléový výstup je galvanicky oddělený přepínací kontakt. Spínaný obvod je nezávislý na napájení snímače, takže snímačem lze přímo ovládat i střídavou zátěž – stykač, signálku nebo ventil – bez pomocného relé. Zapojuje se mezi vývod COM a podle požadované logiky na NO nebo NC.

Proti tranzistorovému výstupu PNP nebo NPN relé unese vyšší proud a zvládne střídavé napětí, ale spíná pomaleji a má omezenou mechanickou životnost. Na rychlé počítání na lince je proto vhodnější tranzistorový výstup.

Toto provedení má šroubové svorky – barvy vodičů výše odpovídají kabelové verzi téže řady, na svorkovnici najdete odpovídající označení napájení, NC, NO a COM.

Barevné značení odpovídá normě IEC 60947-5-2. Skutečné obsazení pinů a vodičů vždy porovnejte se schématem v katalogovém listu snímače (záložka Ke stažení).

Reléový výstup: galvanicky oddělený přepínací kontakt NC, NO a společný vývod COM.

Typické použití

• detekce objektů z jedné strany, bez druhého dílu a druhé kabeláže
• kontrola přítomnosti dílu v přípravku a zásobníku
• počítání kartonů a výrobků na dopravníku
• hlídání zaplnění zásobníku nebo skluzu
• jednoduchá instalace tam, kde nelze montovat protikus

Jak vybrat a na co si dát pozor

• Kontakt NO i NC: logiku výstupu lze zvolit podle zapojení, takže jeden model pokryje spínací i rozpínací funkci.

NO, nebo NC – a proč to není jen otázka pohodlí

NO (spínací) je výstup aktivní při detekci. NC (rozpínací) je aktivní v klidu a při detekci rozepne. Rozdíl je bezpečnostní: u NC vyvolá přerušený vodič stejnou reakci jako detekce, takže se závada projeví hned. U NO zůstane přerušený kabel bez povšimnutí, dokud někdo nezkusí sepnout.

Tento model má kontakt NO i NC (programovatelný).

Často kladené otázky

Má PTL-BC200SKT3-D výstup PNP nebo NPN?

PTL-BC200SKT3-D má výstup reléový s kontaktem NO i NC (programovatelný). Zkontrolujte, že vstup vašeho PLC odpovídá tomuto typu výstupu.

Jaká je snímací vzdálenost PTL-BC200SKT3-D?

Snímací vzdálenost (Sn) je 200 cm.

Jak se PTL-BC200SKT3-D připojuje?

PTL-BC200SKT3-D je dodáván s připojením: šroubové svorky. Kabel je součástí snímače, druhý konec je volný pro zapojení do svorkovnice.

Ovlivňuje barva a povrch objektu snímací vzdálenost?

Ano, výrazně. Uváděná vzdálenost platí pro standardní bílou matnou plochu; u tmavých, lesklých nebo průsvitných objektů se zkracuje. Při detekci tmavých materiálů proto volte model s rezervou v dosahu nebo přejděte na optickou závoru.
