DB120804-2-05P, snímacové pole, Lanbao

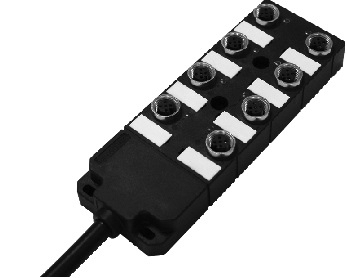

DB120804-2-05P je pasivní distribucní box pro 8 snímacu se ctyrpinovým konektorem M12. Signály odcházejí jedním kabelem PUR o délce 5 m; obsahuje 11 žil – žluto-zelený PE, hnedá (+), modrá (−) a osm signálových vodicu – bílá, zelená, žlutá, šedá, ružová, cervená, cerná a fialová. Výstup má logiku PNP a spínací funkci NO. Diagnostiku usnadnuje žlutá LED nad každým portem.

Kdy zvolit práve tuto variantu

• Plášt PUR do pohyblivé instalace. Snese opakovaný ohyb ve vlecném retezu, olej i chladicí emulzi a lépe odolává oderu než PVC.
• Kabel 5 m je nejcasteji poptávaná délka: pokryje bežnou vzdálenost od stroje k rozvadeci s malou rezervou.
• Provedení PNP odpovídá evropskému standardu a bežným vstupním kartám PLC Siemens, Schneider nebo ABB.
• M12 se ctyrmi piny je nejrozšírenejší kombinace v prumyslu – sedne na vetšinu spínacích snímacu bez adaptéru.
• Krytí IP67. Zalitý vnitrek, zlacené kontakty a O-kroužek z FKM – snese prach, oplach i chladicí emulzi. Podmínkou je, aby byl každý port bud osazený, nebo uzavrený krytkou.
• Zatížitelnost 4 A na port, 10 A celkem. Stací i na osazení všech portu induktivními snímaci s vyšším odberem.

Technické parametry

Parametry podle katalogu výrobce Lanbao (Industrial connection system). Materiál a délku prívodu lze na zakázku upravit.

Obsazení vodicu prívodu

Prívodní kabel PUR 5 m má 11 žil. Barvy odpovídají jednotlivým portum takto:

U provedení PNP je LED zapojena proti mínusu napájení. Císlování portu odpovídá potisku na krytu boxu.

Co je potreba doobjednat

Box se dodává bez prívodu ke snímacum. Pro plné osazení objednejte 8 kabelu s konektorem M12 / 4 piny v provedení samec. Pro pripojení k zásuvkám distribucního boxu použijte následující kabely a konektory Lanbao v provedení samec:

Prípona -U oznacuje plášt PUR, bez ní jde o PVC; F je prímé a G úhlové provedení. Nevyužité porty uzavrete vhodnou krytkou, aby zustalo zachováno krytí boxu.

Casté dotazy

Jsou v cene i kabely ke snímacum?

Ne. V cene je samotný box s prívodem. Kabely nebo konektory ke snímacum se objednávají zvlášt, a to v poctu odpovídajícím poctu portu.

Jak zjistím, že snímac nespíná?

Podle žluté LED u príslušného portu. Svítí, když je snímac aktivní, takže závadu odhalíte prímo na stroji a nemusíte hledat ve vstupech PLC.

Jak se box montuje?

Dvema pruchozími otvory v základne. Roztec i prumer otvoru najdete v tabulce parametru výše, rozmerový výkres je ke stažení v PDF.
