QE8-N4G10, Lanbao, kabel ke snímači M8/4piny, Úhlový, Samice, délka 10m, PVC

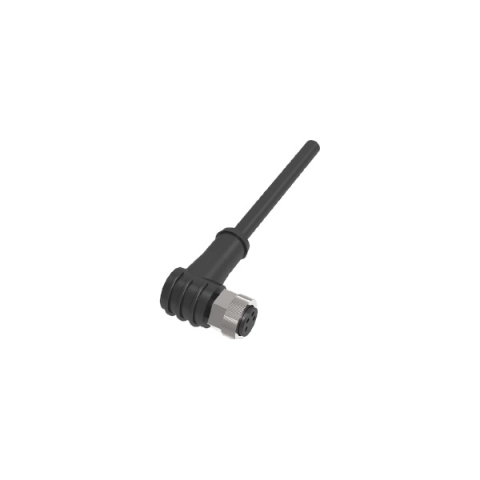

Lanbao QE8-N4G10 – kabel ke snímači M8/4piny, úhlový 90°, samice, 10 m, PVC

Hotový kabel ke snímači M8 QE8-N4G10 Lanbao v délce 10 m odstraňuje nutnost pracně pájet nebo šroubovat konektor na stavbě – stačí našroubovat a zapojit. Provedení: úhlový 90° konektor, samice, 4 piny, pružný PVC plášť pro běžné strojní a montážní prostředí. Úhlové provedení 90° šetří místo tam, kde je nad snímačem málo prostoru, a snižuje riziko zachycení kabelu.

Hlavní přednosti

• Hotový kabel délky 10 m – bez pájení a osazování konektoru na místě
• Zalitý konektor M8, 4 piny, vnitřní závit (zásuvka) – krytí IP67
• Jmenovitý proud 4 A, napájecí napětí 60 V AC/DC
• Provozní teploty −30 až +90 °C, izolační odpor 100 MΩ
• Úhlové provedení 90° pro montáž v úzkých profilech a pod kryty
• Pružný PVC plášť, dobře se ukládá do žlabů a průchodek
• Kontaktní část z nikl-měděné slitiny
• A-kódované provedení – rozměrově zaměnitelné s běžnými kabely M8

Technické parametry

• Objednací číslo: QE8-N4G10
• Výrobce: Lanbao
• Typ produktu: kabel ke snímači se zalitým konektorem
• Velikost konektoru: M8
• Počet pinů: 4
• Kódování konektoru: A-kódované
• Tvar konektoru: úhlový 90°
• Typ připojení: samice – vnitřní závit (zásuvka)
• Délka kabelu: 10 m
• Druhý konec kabelu: volný, bez konektoru
• Materiál pláště: PVC
• Barva pláště: černá
• Průměr kabelu: Ø4,4 mm
• Průřez vodičů: 4 × 0,25 mm²
• Napájecí napětí: 60 V AC/DC
• Jmenovitý proud: 4 A
• Izolační odpor: 100 MΩ
• Materiál kontaktní části: nikl-měděná slitina
• Indikace stavu: ne
• Teplotní rozsah: −30 až +90 °C
• Stupeň krytí: IP67
• Hmotnost: 0,40 kg
• Země původu: CN
• HS kód (Taric): 85444290

Elektrické parametry a teplotní rozsah odpovídají údajům výrobce pro řadu QE8. Rozměrový výkres najdete v záložce ke stažení.

Zapojení a záměnnost s jinými výrobci

Kabel v provedení samice se našroubuje přímo na snímač s konektorem M8 v provedení samec (vnější závit) – to je standardní provedení naprosté většiny válcových i hranatých snímačů, ventilových cívek a světelných závor. Čtyřpinové provedení pokryje čtyřvodičové snímače s výstupy NO i NC, snímače s analogovým výstupem 0–10 V i zařízení IO-Link. Konektor je v A-kódovaném provedení, tedy rozměrově zaměnitelný s běžnými kabely M8 jiných výrobců.

Barevné značení vodičů

• Pin 1 – hnědá: + napájení (L+)
• Pin 2 – bílá: výstup 2 / NC
• Pin 3 – modrá: − napájení (M)
• Pin 4 – černá: výstup 1 / NO

Barevné značení vychází z IEC 60947-5-2 a platí pro naprostou většinu snímačů s konektorem M8. U speciálních provedení (analogový výstup, IO-Link, dvojité výstupy) si obsazení pinů ověřte v dokumentaci snímače.

Použití kabelu QE8-N4G10 v praxi

Kabel se uplatní všude tam, kde jsou nasazeny snímače s konektorem M8 – typicky dřevozpracující a plastikářské stroje, třídicí a dopravní systémy, vzduchotechnika a čerpací stanice. Délka 10 m umožňuje vést kabel od snímače přímo do vzdáleného rozvaděče bez mezisvorkovnice, což snižuje počet spojů a tím i poruchových míst.

Typické úlohy

• připojení indukčního snímače M8 k digitálnímu vstupu PLC
• propojení optického snímače nebo světelné závory M8 s řídicí jednotkou
• přívod k magnetickému snímači polohy pneumatického válce
• propojení kapacitního snímače hladiny se svorkovnicí rozvaděče
• náhrada poškozeného kabelu při servisním zásahu na lince
• připojení snímače se dvěma výstupy nebo s analogovým signálem 0–10 V

Jak vybrat správný kabel ke snímači

Typ QE8-N4G10 odpovídá kombinaci M8 / 4 piny / samice / úhlový 90° / 10 m / PVC. Pokud vám některý z parametrů nesedí, řiďte se následujícím přehledem:

• Velikost konektoru: M8 je menší a lehčí, hodí se ke snímačům s tělem M8 až M12 a do stísněných míst. M12 je robustnější, snese silnější vodiče a je standardem u větších snímačů.
• Počet pinů: Počet pinů musí odpovídat snímači. Třívodičový snímač s jedním výstupem = 3 piny, snímač se dvěma výstupy nebo s NO i NC = 4 piny, snímač s analogovým výstupem nebo s teplotním čidlem = 5 pinů. Kabel s vyšším počtem pinů lze použít i na snímač s menším počtem, opačně ne.
• Samec, nebo samice: Snímače mají v drtivé většině konektor samec, takže se k nim kupuje kabel samice. Provedení samec se používá pro zapojení do rozvaděčů snímačů, boxů a prodlužovacích kabelů.
• Přímý, nebo úhlový: Přímý má menší zástavbovou šířku v ose snímače, úhlový 90° šetří místo nad snímačem a méně se zachytává. Úhlový se hodí pod kryty a do profilů.
• PVC, nebo PUR: PVC pro běžné suché prostředí a nižší cenu. PUR tam, kde se vyskytují oleje, chladicí emulze, otěr, nízké teploty nebo pohyb ve vlečném řetězu.
• Délka: Volte délku s malou rezervou. Příliš dlouhý kabel vytváří smyčky ve žlabu a zbytečně zvyšuje riziko rušení, příliš krátký nutí do nastavování ve svorkovnici.

Montáž a údržba

• Zkontrolujte, že závit i těsnicí O-kroužek konektoru M8 jsou čisté a bez mechanického poškození.
• Nasaďte konektor tak, aby zapadl vodicí výstupek (drážka) – nikdy netočte maticí násilím proti odporu, ohnuly by se piny.
• Matici dotáhněte rukou. Krytí IP67 je zaručeno až po plném dotažení, nikoli však po přetažení kleštěmi.
• Volný konec zakončete lisovacími dutinkami a označte vodiče podle barevného schématu výše.
• Kabel veďte odděleně od silových a motorových vodičů, ideálně v jiném žlabu nebo alespoň s odstupem, aby se omezilo rušení.
• U úhlového provedení natočte konektor tak, aby kabel vycházel ve směru vedení – ušetříte ohyb hned za konektorem, kde nejčastěji dochází k únavě izolace.
• Průměr kabelu je Ø4,4 mm, průřez vodičů 4 × 0,25 mm² – počítejte s tím při volbě průchodky a dutinek.

Údržba

• Při každé odstávce zkontrolujte dotažení matice a stav pláště v místě průchodky.
• Konektor odpojujte za tělo, nikdy taháním za kabel.
• Zoxidované kontakty nečistěte brusnou metodou – použijte kontaktní sprej a čistý hadřík.

Čemu se u kabelů M8 vyhnout

• Málo pinů. Třípinový kabel na čtyřpinový snímač funguje jen tehdy, pokud vám stačí jediný výstup a čtvrtý vodič nepotřebujete.
• PVC do trvale pohyblivé kabeláže. Pro uložení v energetickém řetězu nebo do míst s trvalým ohybem doporučujeme provedení s PUR pláštěm.
• Přetažená matice. Kleště nezvýší krytí, jen zdeformují závit a těsnění.
• Vedení souběžně se silovým kabelem. U analogových signálů a delších tras se rušení projeví kolísáním hodnoty.
• Záměna samce a samice. Nejčastější důvod reklamace. Podívejte se na snímač: má-li vnější závit a kolíky, potřebujete kabel samice.

Další délky a provedení M8/4piny, samice

Stejný typ konektoru vedeme i v těchto variantách – vyberte délku odpovídající vzdálenosti od snímače k rozvaděči:

• QE8-N4F10 – přímý, 10 m, PVC

Kvalita a cena

Kabely Lanbao volí konstruktéři i údržbáři tam, kde je potřeba slušná kvalita bez ceny prémiových značek. Kontaktní část je z nikl-měděné slitiny a konektor je zalitý v jednom kuse. Výrobce udává krytí IP67, jmenovitý proud 4 A a provozní teploty −30 až +90 °C, takže kabel lze nasadit jako přímou náhradu ve stávajícím stroji.

Často kladené dotazy

Na jaké snímače se kabel QE8-N4G10 hodí?

Na všechny snímače a zařízení s A-kódovaným konektorem M8 a 4 piny. Kabel je v provedení samice, tedy se šroubovací maticí, která se natočí na vnější závit snímače.

Jak dlouhý je kabel QE8-N4G10 a lze ho zkrátit?

Standardní délka je 10 m. Volný konec kabelu je bez konektoru, takže jej lze bez problému zkrátit na potřebnou míru a zakončit dutinkami nebo přímo ve svorkovnici.

Jaké je barevné značení vodičů u 4pinového kabelu M8?

Podle IEC 60947-5-2: pin 1 hnědá, pin 2 bílá, pin 3 modrá, pin 4 černá. Hnědá je kladné napájení, modrá záporné.

Zvládne kabel napájet i výkonnější zátěž?

Kontakty jsou dimenzované na 4 A. Pro spínání běžných PLC vstupů, ventilových cívek a relé to bohatě stačí. Pro motory a topné prvky kabel ke snímači určen není.

Je kabel QE8-N4G10 vhodný do vlhkého prostředí?

Ano. Konektor je zalitý přímo na kabel a v zašroubovaném stavu dosahuje krytí IP67, tedy odolnosti proti prachu a krátkodobému ponoření. Pro trvalý ostřik tlakovou vodou doporučujeme provedení s PUR pláštěm.

Jaké je napájecí napětí a proudová zatížitelnost QE8-N4G10?

Výrobce udává pro tuto řadu 60 V AC/DC, jmenovitý proud 4 A a izolační odpor 100 MΩ. Provozní teplota −30 až +90 °C.
