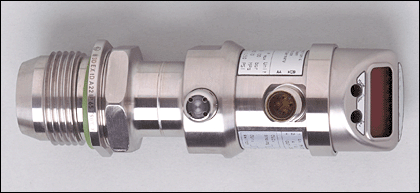

PI-,25BREA01-MFRKG/US/3D/3G /P, PI008A, IFM

Naše cena: bez DPH 22.704,40 Kč
s DPH 27.472,32 Kč

Výrobce: IFM
Kategorie: Snímače tlaku
Dostupnost: Na dotaz
Kat. číslo:PI008A
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení typ tlaku: relativní tlak
hygienická oblast, pastová média a média obsahující pevné látky
kapalná a plynná média
Elektrické provedení DC PNP/NPN
Výstupní funkce 1 x spínač / rozpínač programovatelný + 1 x analogový (I / U, škálovatelný 1:4)

Provozní napětí [V]18...32 DC
Proudová zatížitelnost [mA]250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Funkce "hlídací pes" integrována ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 50

Analogový výstup I: 4...20 mA (Ineg: 20...4 mA) / U: 0...10 V (Uneg: 10...0 V)
zátěž pro analogový výstup [Ω] I / Ineg: max. (Ub - 10 V) x 50; U / Uneg: min. 2000
Odolnost proti tlaku [mbar]10000
Trhací tlak min. [mbar]30000

Nastavitelná oblast
Spínací bod, SP [mbar]-12,0...250,0
Zpětný spínací bod, rP [mbar]-12,4...249,6
analogový startovací bod, ASP [mbar]-12,4...187,4
analogový koncový bod, AEP [mbar]50,0...250,0
V krocích po [mbar]0,2

Možnosti programování hystereze / okénko; spínač / rozpínač; spínací logika; proudový-/ napěťový výstup; utlumení; přizpůsobení signalizované hodnotě; otočný
displej / odpojitelný; signalizační jednotka

přesnost / odchylky
(v % rozpětí)
Turn down 1:1
Přesnost spínacího bodu < ± 0,2
Odchylka od charakteristiky *) < ± 0,2
Linearita < ± 0,15
Hystereze < ± 0,15
Opakovací přesnost **) < ± 0,1
Dlouhodobá stabilita ***) < ± 0,1
teplotní koeficienty (TK) v teplotním rozsahu 0...70° C (v % rozpětí na 10 K)
největší TK nulového bodu < ± 0,05
největší TK rozpětí < ± 0,15


PI008A
Doba zpoždění při zapnutí [s]0,5
min. reakční doba spínací výstup [s] 0,1
Utlumení spínací výstup (dAP) [s] 0,1...100,0
Spínací frekvence [Hz]6
Utlumení analogový výstup (dAA) [s] 0,1...100,0
Skoková doba odpovědi - analogový výstup 25
Okolní teplota [°C]-20...60 *****)
Teplota média [°C]-20...60 *****)
Skladovací teplota [°C]-40...100
Krytí, tř.krytí IP 65, III
Odolnost vůči rázům
DIN IEC 68-2-27: 50  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 20  g (10.....2000 Hz)
Min. spínací cykly 100 millionů
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-5 rázová napěť. vlna:  0,5/1 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]163
Označení přístroje II 3D Ex tD A22 IP65 T90°C X
II 3G Ex nA II T4 X
Materiál pouzdra V4A / 316L / 1.4404; PC (Macrolon); PBT (Pocan); PEI; FPM (Viton); PTFE
Materiál, který je v kontaktu s médiem keramika (99,9 % Al2 O3); V4A / 316L / 1.4435; V4A / 316L / 1.4404; jakost povrchu: Ra < 0,4 / Rz 4; PTFE; EPDM
Displej
zobrazovací jednotka  6 x zelená
Spínací stav  LED žlutá
Funkční signalizace  4-poziční alfanumerický display
Měřené hodnoty  4-poziční alfanumerický display
Připojení M12 konekt. připojení; Zlacené kontakty

Hmotnost [kg]0,47
Upozornění
*) Linearita, včetně hystereze a opakovací přesnosti;
(nastavení mezního bodu podle DIN 16086)
**) při oklesech teplot < 10 K
***) v % rozpětí za rok
*****) Při nasazení mimo oblast Ex:
Okolní teplota: -25...85°C
Teplota média: -25...125°C (145°C max. 1h)

CZ  —  PI008A  —  17.02.2010
