| | | včetně 5-bodového kalibračního certifikátu, zdarma | |
|
| |
Oblast nasazení | | kapalná a plynná média |
Elektrické provedení | | DC PNP/NPN |
Výstupní funkce | | spínač/rozpínač /"Heartbeat" programovatelný; 4...20 mA analogový |
Délka tyče L [mm] | | 36 |
| |
Provozní napětí [V] | | 20...32 DC ¹) |
Proudová zatížitelnost [mA] | | 250 |
Ochrana proti zkratu | | Taktovaný |
Odolné proti přepólování | | ano |
Odolné proti přetížení | | ano |
Funkce "hlídací pes" integrována | | ano |
Úbytek napětí [V] | | < 2 |
| | |
Proudový odběr [mA] | | < 23 (24 V) |
| |
Analogový výstup | | 4...20 mA; Rmax [Ω]: (Ub - 10 V) x 50 |
Odolnost proti tlaku [bar] | | 50 |
Nastavitelná oblast | | |
Varování - teplotní posuv (drift) [°C/°F] | | 0; 20...5; 00 / 0; 4...9; 0 |
Poplach při teplotním posuvu (driftu) [°C/°F] | | 0,20...5,00 / 0,4...9,0 |
V krocích po [°C/°F] | | 0,05 / 0,1 |
| |
Možnosti programování | | prah pro varování - teplotní posuv (drift) /-pro poplach; Fail-Safe; zobrazovací jednotka; škálování - analogový výstup; přepnutí redundance; chování - diagnostický výstupu; spínací logika; spínač / rozpínač |
Přesnost | | |
Hlídání posuvu (driftu) [K] | | ± 0,2 (-10...100°C); ± 0,3 (-25...-10/100...150°C) *) |
Analogový výstup [K] | | ± 0,2 (-10...100°C); ± 0,3 (-25...-10/100...150°C) *) |
teplotní koeficienty (v % rozpětí na 10 K) | | < ± 0,01 *****) |
Rozlíšení | | |
Hlídání posuvu (driftu) [K] | | 0,05 |
Analogový výstup [K] | | 0,05 |
| |
Doba zpoždění při zapnutí [s] | | 4 |
Měřící element | | 1 x Pt 1000 + 1 x NTC, tepelně vázané, se zpětnou funkcí (měření teploty i při výpadku jednoho prvku) |
Dynamika reakce T05 / T09 [s] | | 6 / 13 |
Minimální hloubka ponoru [mm] | | 15 |
|

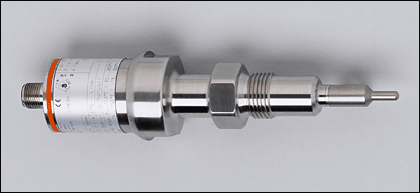

TAD971 |
Okolní teplota [°C] | | -25...70 **) |
Skladovací teplota [°C] | | -40...85 |
Krytí, tř.krytí | | IP 67 / IP 69K, III |
Odolnost vůči rázům | |
DIN IEC 68-2-27: | 50 g (11 ms) |
|
Odolnost proti vibracím | |
DIN EN 60068-2-6: | 20 g (10.....2000 Hz) |
|
El.mag.kompatibilita | |
EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD |
EN 61000-4-3 HF v.f. ozářeno: | 10 V/m |
EN 61000-4-4 skupiny impulsů: | 2 kV |
EN 61000-4-6 HF v.f. vazba vedení: | 10 V |
|
Materiál pouzdra | | V4A (1.4404); PA; PBT |
Materiál, který je v kontaktu s médiem | | V4A (1.4404); jakost povrchu Ra: < 0,6 |
Připojení | | M12 konekt. připojení; Zlacené kontakty |
| |
Hmotnost [kg] | | 0,432 |
Upozornění | |
Měřící rozsah je škalovatelný: |
-25...150 °C / -13....302 °F |
¹) podle EN50178, SELV, PELV; |
ve vztahu k UL: pro použití v nízkonapěťovém proudovém obvodě s nadproudovou ochranou podle UL873 tab.28.1 nebo Imax = 100/Ub (Ub = napětí proudového obvodu). |
*) špička čidla až po kovovou těsnící plochu úplně ponořena do média |
**) Provozní teplota - elektronika: -25...70 °C |
Provozní teplota - připojení na proces: -32...+170 °C |
*****) V případě odchylky od referenční podmínky 25 ± 5 °C |
|
| |
|
Vyhrazujeme si právo na změnu tech.parametrů ! CZ TAD971 02.07.2009 |
