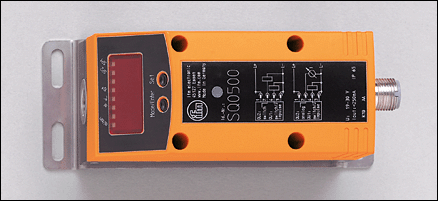

SQR18DXBFPKG/US-100, SQ0500, IFM

Naše cena: bez DPH 14.423,30 Kč
s DPH 17.452,19 Kč

Výrobce: IFM
Kategorie: Snímače průtoku
Dostupnost: Na dotaz
Kat. číslo:SQ0500
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení voda, média na vodní bázi
Elektrické provedení DC PNP
Výstupní funkce OUT1: spínač / rozpínač programovatelný nebo impuls
OUT2: spínač / rozpínač programovatelný nebo analogový (4...20 mA škálovatelný)

Provozní napětí [V]19...30 DC ¹)
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Zkratu odolné ano
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 110
Doba zpoždění při zapnutí [s]5
Analogový výstup 4...20 mA (< 500 Ω)
Impulzní výstup Čítač spotřebovaného množství
impulsní váha (hodnotnost) / délka kroku [ml] 0,1...2000000000 / 0,1...1000000
délka impulsu min. 0.0125 / max. 2
Hlídání proudění
Zobrazovaná oblast [ml/min]0...240
Měřící rozsah [ml/min]1...200
Nastavitelná oblast
Spínací bod, SP [ml/min]6...200
Zpětný spínací bod, rP [ml/min]1...195
analogový startovací bod, ASP [ml/min]0...150
analogový koncový bod, AEP [ml/min]50...200
V krocích po [ml/min]1

Utlumení, dAP [s]0 - 0,2 - 0,4 - 0,6 - 0,8 - 1...5
Doba odezvy [s]< 0,3 (dAP = 0) *) / 2,5 (dAP = 0) **)
Přesnost Q ≤ 100 ml/min: ± (5% MW + 0,8% MEW) / Q > 100 ml/min: ± 15% MW ***)
Dynamika měření 1:200
Opakovací přesnost ± 3% MW
Hlídání teploty
Zobrazovaná oblast 0,0...72,0
Měřící rozsah [°C]0,0...60,0
Nastavitelná oblast
Spínací bod, SP [°C]1,8...60,0
Zpětný spínací bod, rP [°C]0,3...58,5
analogový startovací bod, ASP [°C]0,0...45,0
analogový koncový bod, AEP [°C]15,0...60,0
V krocích po [°C]0,1

Okolní teplota [°C]0...60
Teplota média [°C]0...60
Skladovací teplota [°C]-25...85
Krytí, tř.krytí IP 65, III
Odolnost proti tlaku [bar]10
Odolnost vůči rázům
DIN IEC 68-2-27: 30  g  (11 ms)
Odolnost proti vibracím
DIN IEC 68-2-6: 5  g (55.....2000 Hz)
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]231
Materiál pouzdra V4A (1.4404); PC; PBT-GF 20; POM; FKM
Materiál, který je v kontaktu s médiem V4A (1.4404); NBR
Displej
zobrazovací jednotka  3 x LED zelená (ml/min, ml, °C)
Funkční signalizace  2 x LED žlutá
Spínací stav  2 x LED žlutá
Měřené hodnoty  4-poziční alfanumerický display
Programování  4-poziční alfanumerický display
Připojení M12 konekt. připojení

Hmotnost [kg]0,445
Upozornění
¹) podle EN50178, SELV, PELV
MW = měřena hodnota
MEW = koncová hodnota měřícího rozsahu
*) pro vzestup proudění
**) pro snížené proudění
***) Hodnoty platí pro následující podmínky:
- Oblast nasazení: voda
- Teplota média: 20 °C
- Okolní teplota: 22...28 °C
- Přístroj s namontovaným usměrňovačem proudění
Úbytek tlaku bez usměrňovače proudění: max. 5 mbar.
Úbytek tlaku s usměrňovačem proudění: max. 23 mbar.
