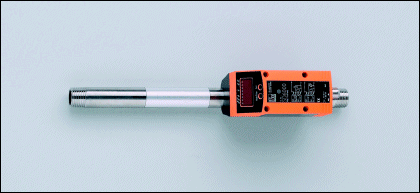

SDR12DGXFPKG/US-100, SD6100, IFM

Naše cena: bez DPH 22.140,90 Kč
s DPH 26.790,49 Kč

Výrobce: IFM
Kategorie: Snímače průtoku
Dostupnost: Na dotaz
Kat. číslo:SD6100
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení argon (Ar), kysličník uhličitý (CO2), dusík (N2)
Elektrické provedení DC PNP
Výstupní funkce OUT1: spínač / rozpínač programovatelný nebo impuls
OUT2: spínač / rozpínač programovatelný nebo analogový (4...20 mA škálovatelný)

Provozní napětí [V]19...30 DC ¹)
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 100
Doba zpoždění při zapnutí [s]0,5
Analogový výstup 4...20 mA (< 500 Ω)
Impulzní výstup Čítač spotřebovaného množství
impulsní váha (hodnotnost) / délka kroku [m³] 0,001...1 000 000 / 0,001...1000
délka impulsu min. 0,02 / max. 2
Možnosti programování hystereze / okénko; spínač / rozpínač; proudový- / impulsní výstup; displej otočný / vypínatelný; zobrazovací jednotka; volba média
Hlídání proudění
Zobrazovaná oblast [Nm³/h]Ar: 0,0...141,8 / CO2: 0,0...86,0 / N2: 0,0...87,6
Měřící rozsah [Nm³/h]Ar: 0,39 (0,4)...118,2 / CO2: 0,24 (0,2)...71,7 / N2: 0,24 (0,2)...73,0 *)
Nastavitelná oblast
Spínací bod, SP [Nm³/h]Ar: 0,8...118,2 / CO2: 0,5...71,7 / N2: 0,5...73,0
Zpětný spínací bod, rP [Nm³/h]Ar: 0,2...117,6 / CO2: 0,1...71,3 / N2: 0,2...72,6
analogový startovací bod, ASP [Nm³/h]Ar: 0,0...88,6 / CO2: 0,0...53,8 / N2: 0,0...54,8
analogový koncový bod, AEP [Nm³/h]Ar: 29,6...118,2 / CO2: 17,9...71,7 / N2: 18,3...73,0
V krocích po [Nm³/h]Ar: 0,2 / CO2: 0,1 / N2: 0,1

Utlumení, dAP [s]0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
Doba odezvy [s]< 0,1 (dAP = 0)
Přesnost ± (6% MW + 0,6% MEW) ***)
Dynamika měření 1:300
Opakovatelnost [%z měřené hodnoty]± 1,5
Hlídání teploty
Zobrazovaná oblast 0,0...60,0
Měřící rozsah [°C]0,0...60,0
Přesnost [°C]± 2 **)
max. přípustná relativní vlhkost vzduchu [%]90

Okolní teplota [°C]0...60
Teplota média [°C]0...60
Skladovací teplota [°C]-20...85
Krytí, tř.krytí IP 65, III
Odolnost proti tlaku [bar]16
Odolnost proti vibracím
DIN IEC 68-2-6: 5  g (55.....2000 Hz)
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]227
Materiál pouzdra PBT-GF 20; PC (APEC); Makrolon; V2A (1.4301); Viton
Materiál, který je v kontaktu s médiem V2A (1.4301); Keramika Sklem pasivováno; PEEK; Polyester; Viton; Hliník Eloxováno
Displej
zobrazovací jednotka  4 x LED zelená (Nl/min, Nm³/h, Nm³, °C)
Funkční signalizace  1 x LED žlutá
Spínací stav  2 x LED žlutá
Měřené hodnoty  4-poziční alfanumerický display
Programování  4-poziční alfanumerický display
Připojení M12 konekt. připojení

Hmotnost [kg]1,178
Upozornění
¹) podle EN50178, SELV, PELV
*) hodnota zobrazena na displeji v závorkách
**) u proudění média v mezích měřícího rozsahu proudění
***) za podmínek podle DIN ISO 2533
a při zabudování do rozvodných trubek DN15
MW = měřena hodnota
MEW = koncová hodnota měřícího rozsahu
měřící, zobrazovací a nastavovací rozsahy se vztahují na normovaný objemový proud podle DIN ISO 2533.
